NSK N209EW 轴承

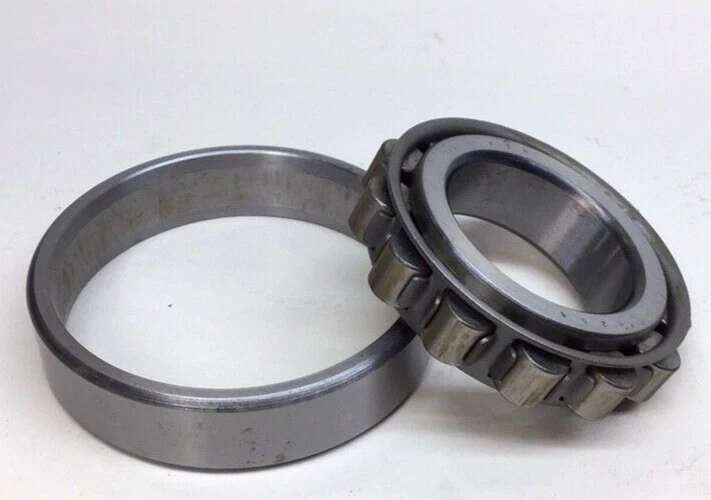

NSK N209EW轴承属于圆柱滚子轴承系列，其结构设计具有显著特点。内圈带有双挡边，外圈无挡边且可分离，这种分离式结构使安装与拆卸更加便利，尤其适用于需要轴与轴承座分别装配的场合。内圈与滚子组件作为一个整体，外圈单独安装，能够简化维护流程，降低操作难度。

该轴承采用高承载设计（代号E），通过优化滚子轮廓和内部几何参数，使滚子与滚道的接触应力分布更均匀。与标准设计相比，这种改进有助于提升轴承在重载工况下的承载能力，同时减少边缘应力集中。钢板冲压冠形保持架（代号W）兼顾了强度与轻量化，保持架对滚子的引导平稳，能够适应中等转速的运转需求。

在材料方面，轴承套圈和滚子选用经过特殊热处理的轴承钢，具备良好的硬度和耐磨性。外圈与内圈的配合公差经过精密控制，确保旋转精度。加工工艺上，滚子端面经过研磨处理，与挡边形成良好的接触，降低摩擦热产生。保持架采用冲压工艺成型，表面光洁度较高，有利于润滑油的流动与分布。

圆柱滚子轴承的径向承载能力较强，N209EW的滚子长度略短于内圈宽度，能承受一定的轴向载荷。但需要明确的是，由于外圈无挡边，该轴承无法承受双向轴向力，主要适用于纯径向载荷或单方向微小轴向力的工况。在高速运转时，保持架的设计限制决定了转速上限，建议参考具体转速范围进行选型。

在实际应用中，N209EW常见于机床主轴、电机、泵、压缩机以及减速器等设备。这些设备对轴承的径向刚性有较高要求，同时允许外圈与内圈之间产生相对轴向位移，以适应热膨胀或装配误差。例如在磨床砂轮轴上，轴承需要承受磨削力带来的径向冲击，同时允许主轴热伸长时的轴向浮动。在风机或离心泵中，轴承承受径向载荷，且转速适中，轴承的分离特性便于维修更换。

工况方面，该轴承适用于润滑脂或润滑油润滑。使用脂润滑时，冠形保持架有助于将润滑脂储存在保持架空隙中，延长再润滑周期。工作温度范围较宽，通常可在-30℃至+120℃的区间内稳定运行。需要注意的是，高承载设计虽提升了额定载荷，但实际使用寿命还受安装精度、润滑状态、污染程度等因素影响。定期检查轴承游隙和振动值，有助于保障设备可靠运行。
