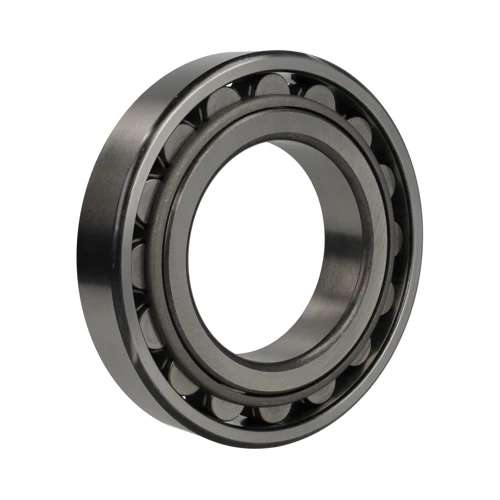

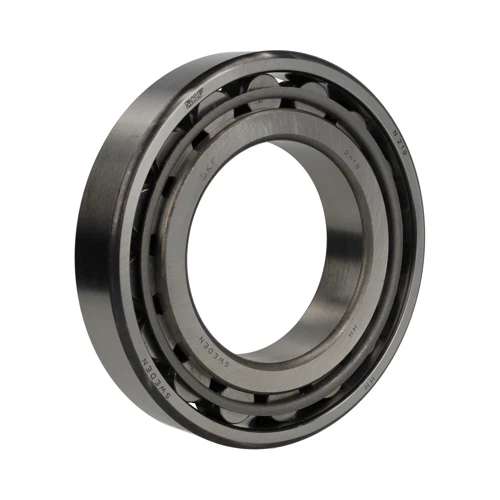

NSK N224W *5 轴承

NSK N224W *5轴承属于单列圆柱滚子轴承，基本尺寸为内径120.000 mm、外径215.000 mm、厚度40.000 mm。该轴承采用内圈双挡边、外圈无挡边的设计，外圈可分离，便于安装与维护。其保持架为钢板冲压冠形结构，代号中的“W”即代表这一特征，*5则表示商业包装形式。

结构特性与承载能力：

该轴承的圆柱滚子与滚道呈线接触，径向承载能力突出，适合承受重型径向载荷。内圈双挡边可引导滚子平稳运行，外圈无挡边则允许轴承在轴向做一定范围的自由移动，因此常作为浮动端轴承使用，能够有效补偿轴的热膨胀或安装误差。需要注意的是，该轴承不适用于承受轴向载荷，若需同时承受轴向力，应搭配其他类型轴承使用。

材料与制造工艺：

套圈与滚子通常采用高碳铬轴承钢（如SUJ2），经过整体淬火与回火处理，获得均匀的硬度和良好的耐磨性。滚子表面经过超精加工，粗糙度控制在较低水平，有助于降低运转时的摩擦与温升。保持架由优质钢板冲压成形，并经过表面处理，强度高且重量轻，能够适应中等转速下的离心力作用。整个制造过程涉及精密磨削、检测与装配，确保尺寸公差与旋转精度满足标准要求。

应用场景与工况适配：

该轴承常见于中型电机、齿轮减速机、矿山机械、离心机及机床主轴等设备。在这些场合中，轴承主要承受径向载荷，且转速通常在中速范围内（例如每分钟数千转）。由于外圈可分离，安装时可将外圈与滚子组件先装入轴承座，再将内圈安装到轴上，简化了组装流程。对于需要频繁拆卸维护的机械，这一特性尤为便利。此外，钢板冲压保持架兼顾了成本与性能，适合批量应用。

综合优势与使用注意：

相比于同尺寸的球轴承，该轴承的径向承载能力更高，刚性更强，在重载工况下变形量更小。其摩擦系数较低，运转时发热量可控，有利于延长润滑脂或润滑油的使用寿命。使用时需确保安装孔与轴的配合公差适当，避免过大的过盈量导致轴承游隙减小。同时，应定期检查润滑状态，防止杂质进入滚道区域。该轴承无法自动调心，对轴与轴承座的同轴度有一定要求，安装时需注意对中。
