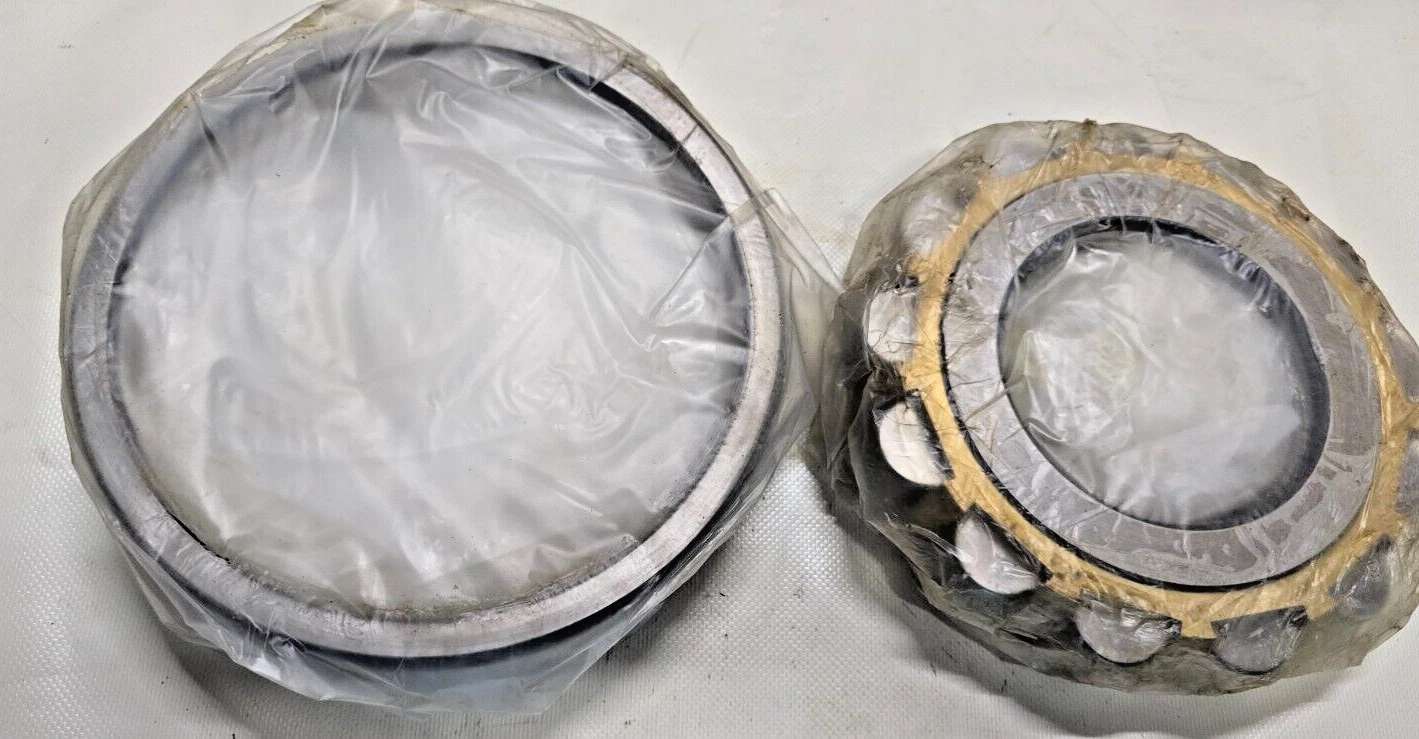

NSK N324MC3E 轴承

NSK N324MC3E轴承是一款圆柱滚子轴承，基本尺寸为内径120 mm、外径260 mm、厚度55 mm，属于03尺寸系列。该轴承的结构设计具备鲜明的技术特征，以下从几个维度进行说明。

结构特性与可分离设计：

轴承型号中的“N”代表内圈双挡边、外圈无挡边，外圈可分离。这种结构使轴承在安装或拆卸时，外圈与滚动体组件可以分开，便于维护和调整。同时，内圈双挡边能够有效引导滚子，防止轴向窜动，但允许内圈与外圈之间产生相对轴向位移，适用于需要补偿轴热伸长或安装误差的工况。03尺寸系列的外径较大，赋予轴承更高的径向承载能力，适合承受较重载荷。

材料与保持架工艺：

保持架采用铜合金（代号M），铜合金具有较好的机械强度和耐磨性，在高速旋转或频繁启停的工况下，能保持滚子间隔稳定，减少滚动体之间的碰撞摩擦。铜合金保持架还具备良好的散热性能，有助于控制轴承内部温升。轴承套圈和滚子选用优质轴承钢，经过热处理工艺，获得适宜的硬度和韧性，以应对交变应力。

游隙等级与静音优化：

游隙等级为C3，即轴承内部径向游隙大于标准游隙。C3游隙的设计考虑了运行中因载荷和温度变化导致的膨胀，避免因热膨胀使滚子卡死，从而保证转动灵活性。后缀“E”代表静音设计，通过优化滚子表面粗糙度、滚动体轮廓以及保持架引导方式，使轴承在运转时产生的噪音水平低于常规产品。这一特性对于噪音敏感类设备具有实际价值。

应用场景与工况适配：

基于上述特性，该轴承常见于中型电机、减速机、机床主轴、风机、冶金传动装置等设备。这些设备通常要求轴承能承受一定的径向冲击载荷，同时允许轴向位移，且对运行平稳性有较高要求。C3游隙适合工作温度变化较大的环境，例如长时间连续运行的工业机械。静音设计则适用于对噪音指标有明确限制的车间或精密仪器。需要注意的是，该轴承不适用于承受纯轴向载荷的场合，因其外圈无挡边，轴向力需由其他部件承担。
