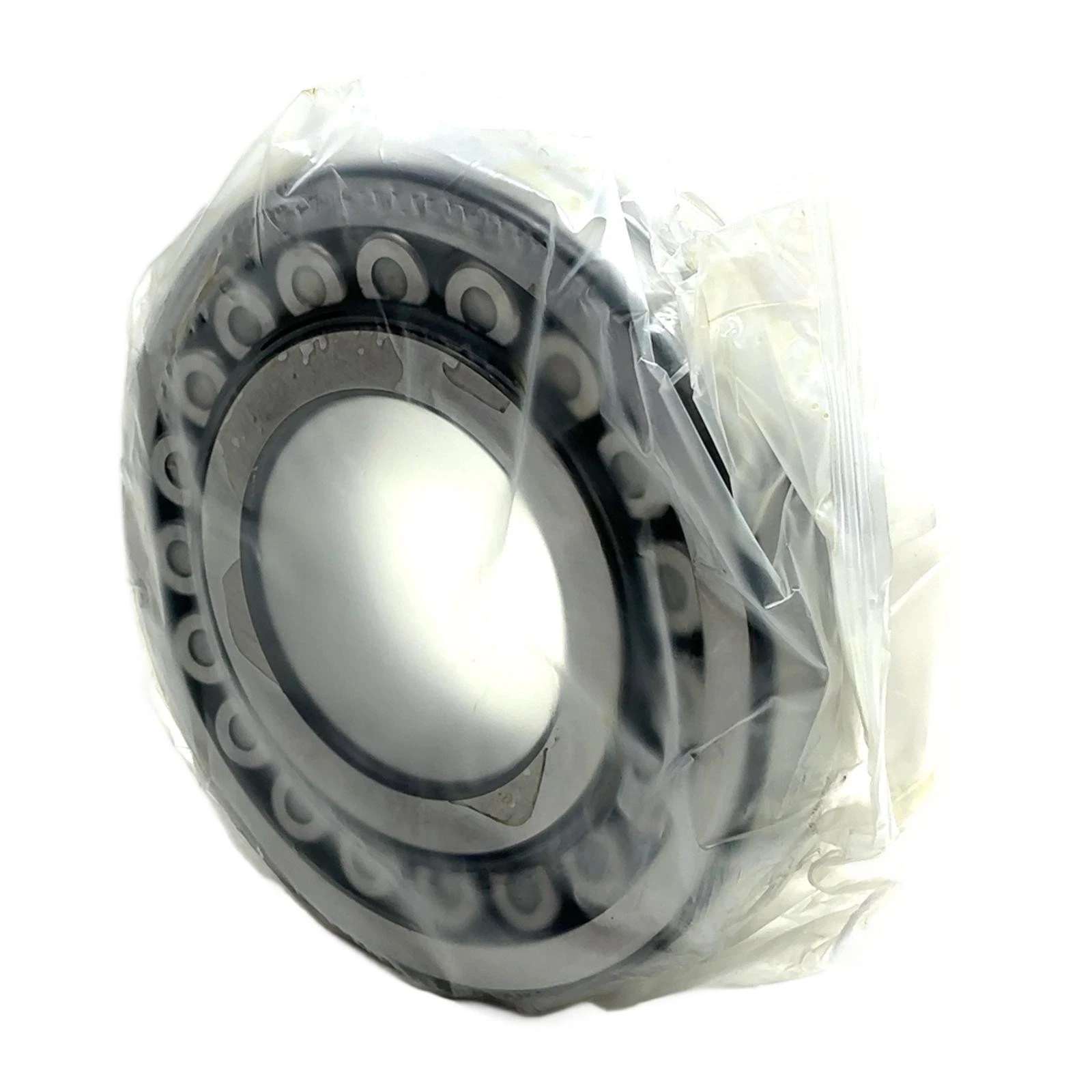

NSK 21316EAE4 *H* 5 轴承

NSK 21316EAE4 *H* 5 轴承是一款调心滚子轴承，其基本尺寸为内径80.000 mm、外径170.000 mm、厚度39.000 mm。该型号属于宽度系列1（正常系列）与直径系列3（中型系列）的组合，内径代号16对应80 mm孔径。以下从特性、材料工艺、优点及应用工况四个角度进行介绍。

自动调心特性应对轴挠曲与安装误差：

该轴承采用双列球面滚子结构，滚子与内圈滚道呈球面接触，外圈滚道为球面形。这种设计使轴承能够自动补偿轴与轴承座的同轴度偏差，以及轴在受载时产生的弯曲变形。调心角度通常随尺寸增大而增加，21316系列可适应一定的角偏移，适用于长轴或机架刚性不足的传动系统。同时，轴承可承受较大的径向载荷与双向轴向载荷，在冲击或振动工况下保持稳定的旋转精度。

材料与制造工艺提升耐久性：

轴承套圈与滚子采用NSKHPS™高性能钢，通过特殊热处理工艺获得均匀的硬度和组织。E4后缀表示外圈带有油槽和油孔，便于润滑脂或润滑油顺畅进入滚道与滚子之间，降低摩擦温升。A内部设计优化了滚子轮廓与保持架结构，使滚子与滚道的接触应力分布更均匀，减少边缘应力集中。这一设计在重载运转时延缓疲劳剥落，延长轴承使用寿命。

负载能力提升与运转可靠性：

E代号代表负载能力提升，通过增加滚子数量或加大滚子直径实现。在相同外形尺寸下，该轴承额定动载荷和额定静载荷均高于标准型。*H* 标志表明该产品属于NSKHPS™系列，其游隙控制精度、旋转精度及噪声水平均经过严格筛选，适合对振动和温升有较高要求的设备。商业包装（5号蓝色纸盒单个包装）便于仓储与维护更换。

典型应用与工况条件：

该轴承广泛用于矿山机械、冶金设备、振动筛、破碎机、大型风机、减速机及造纸机械。这些设备常伴有偏心载荷、冲击载荷或频繁启停，且轴系存在一定挠曲。调心滚子轴承的适应性和高承载能力能够在此类工况下保持稳定运行。工作温度范围通常为-30°C至+150°C，配合适当的润滑则可覆盖更多环境。在安装时需注意外圈油孔位置与供油管路对齐，以保证润滑效果。
