NSK 21320CAME4 *H* 5 轴承

NSK 21320CAME4 *H* 5轴承是一款调心滚子轴承，内径100mm、外径215mm、厚度47mm，属于中型直径系列（3系列）与正常宽度系列（1系列）的组合，承载能力较常规系列有所提升。其设计特点与制造工艺在多个方面表现出针对性优势。

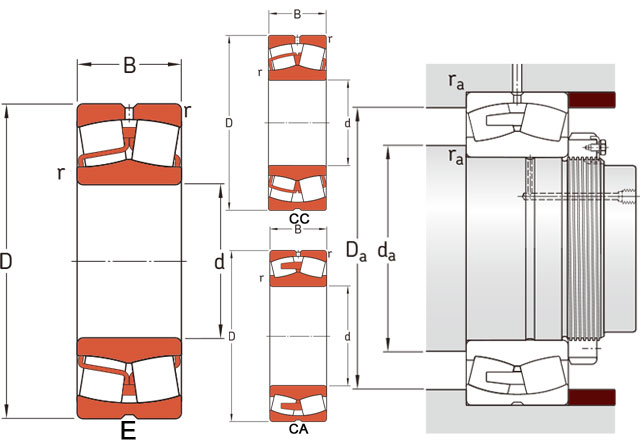

调心滚子轴承的核心特性在于其双列滚子与球面滚道结构，能够自动补偿轴与轴承座之间的角度偏差以及轴的挠曲变形。这种自调心能力在实际工况中具有实用价值，例如在重型机械中，轴受载后产生弯曲或安装基座存在微小误差时，轴承仍能维持正常运转，避免因偏载导致的局部应力集中。CA内部结构代号代表高承载设计，通过优化滚子轮廓与滚道曲率，使接触应力分布更均匀，从而在相同尺寸下提升径向与轴向负荷的承受能力。

材料与工艺方面，该轴承采用铜合金保持架（M代号）。铜合金保持架具备较高的机械强度与良好的抗冲击韧性，同时导热性优于普通钢保持架，有利于在高速或高温环境中将摩擦热及时导出。结合NSKHPS™高性能轴承技术（*H*代号），轴承在材料选择与热处理工序上经过专门优化，例如采用洁净度更高的轴承钢、严格控制渗碳或淬火工艺参数，提升滚动接触表面的疲劳寿命。这种工艺改进并非追求极端性能，而是着眼于延长轴承在连续重载工况下的稳定运行周期。

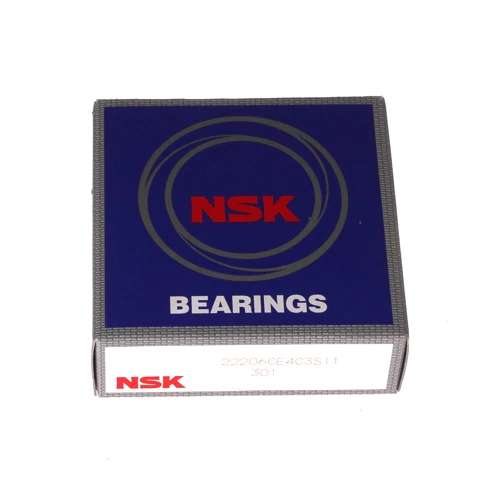

外圈带油槽油孔（E4设计）是润滑系统设计的重要特征。油槽沿外圈圆周分布，配合油孔可将润滑剂直接引入滚道与滚子接触区域，保证润滑介质在旋转中持续补充，减少金属间直接摩擦。这一结构尤其适用于中高转速或润滑条件受限的场合，如立式安装或外部润滑回路不易布置的位置。商业包装（5）为蓝色纸盒单个包装，便于仓储与运输管理。

在实际应用中，此类轴承常见于矿山机械、振动筛、破碎机、造纸设备及大型风机等工况。这些设备往往伴随冲击载荷、振动以及一定程度的同轴度偏差，调心滚子轴承的容错能力与承载特性能够适应这类环境。需要注意的是，具体使用效果还受安装精度、润滑方式、密封条件等因素影响，轴承本身的设计仅为系统可靠性提供基础支持。
