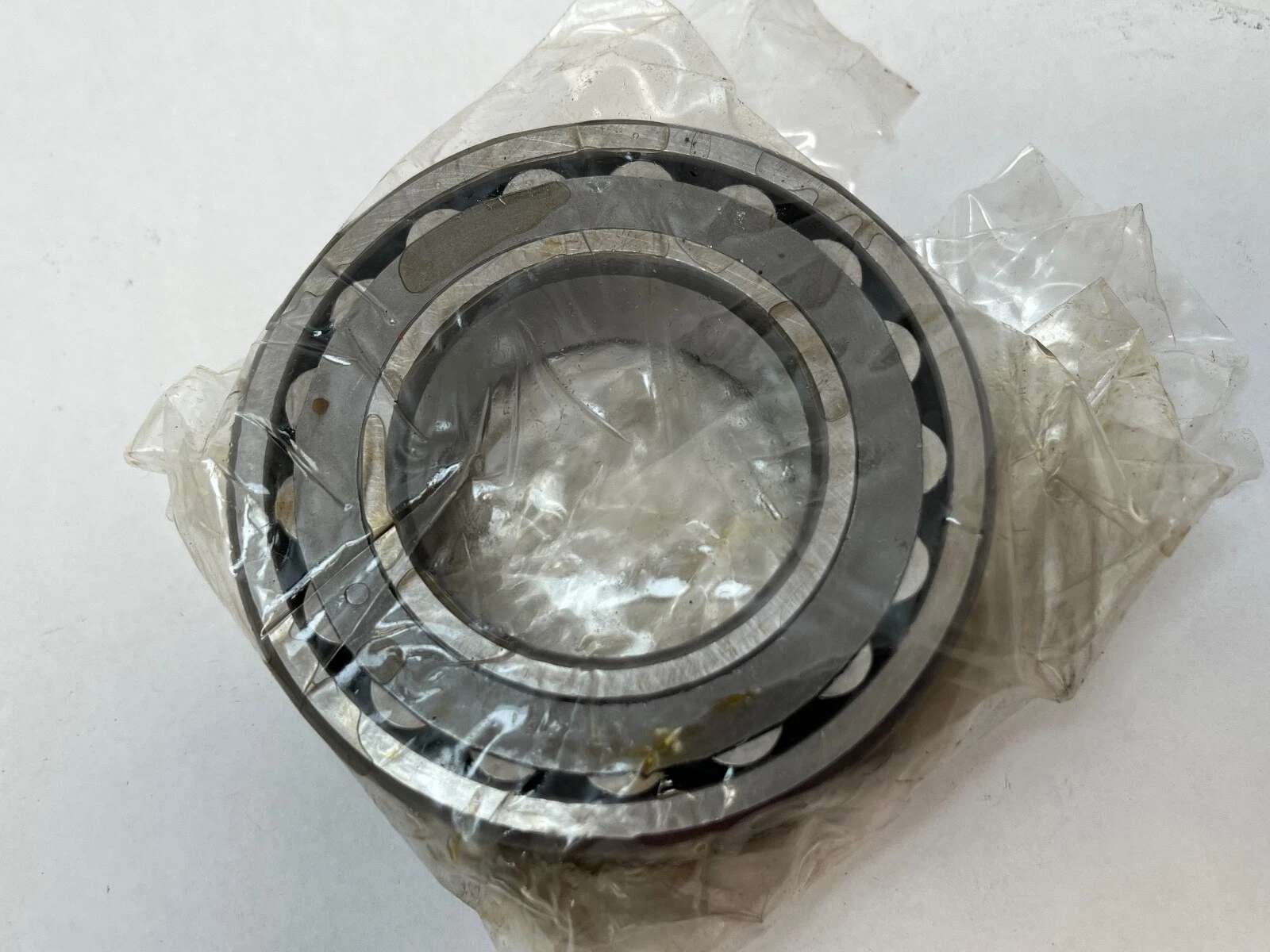

NSK 22209CDE4C3 轴承

NSK 22209CDE4C3 是一款调心滚子轴承，基本尺寸为内径45mm、外径85mm、厚度23mm。其代号中“2”代表调心滚子类型，“22”组合表示宽度系列为宽型2系列（承载能力更高）与直径系列轻型2系列（尺寸与承载均衡）。“09”对应内径45mm，“CD”是CA结构的优化版本，“E4”表示外圈带有油槽和油孔，“C3”指径向游隙大于标准CN游隙。

自调心特性与复合承载能力：

该轴承采用双列球面滚子与球面外圈滚道，能够自动补偿轴与轴承座之间的对中偏差，适应轴心偏斜或安装误差。宽型2系列增加了滚子数量与接触长度，显著提升径向载荷能力，同时也能承受一定的双向轴向载荷。这种结构在重载、冲击载荷或轴挠曲变形较大的工况下，仍能保持平稳运行，减少附加应力对轴承寿命的影响。

润滑与散热设计：

外圈设置的油槽和油孔（E4）使润滑油或油脂能够直接进入滚道区域，改善滚动体与滚道之间的润滑均匀性。在高速旋转或温度较高的环境中，这种结构有利于带走摩擦热量，降低温升，并防止润滑剂过早劣化。C3游隙则进一步适应因温度升高导致的内外圈膨胀差异，避免热膨胀后游隙消失引发卡滞。

工艺与材料基础：

轴承套圈与滚动体采用高质量轴承钢（如SUJ2类材料），经严格的热处理与磨削工艺，获得稳定的硬度与尺寸精度。表面处理降低摩擦系数，提升抗磨损能力。整体设计兼顾了承重、调心与润滑需求，使轴承在连续运行中保持较低的振动与噪声水平。

典型应用与工况适配：

此型号广泛用于矿山机械、输送设备、风机、造纸机械、破碎机等需要承受重载且存在轴挠曲或安装误差的场合。其宽型设计适合轴向空间有限的安装位置，而C3游隙适用于过盈配合较紧或工作温度变化较大的情况。在中等转速、冲击负荷或振动环境中，该轴承能提供可靠的支撑，并延长维护周期。
