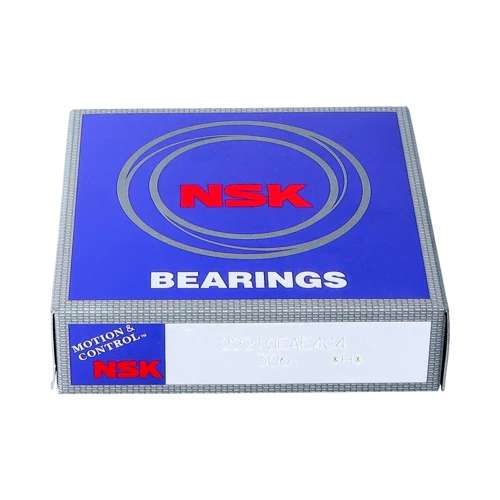

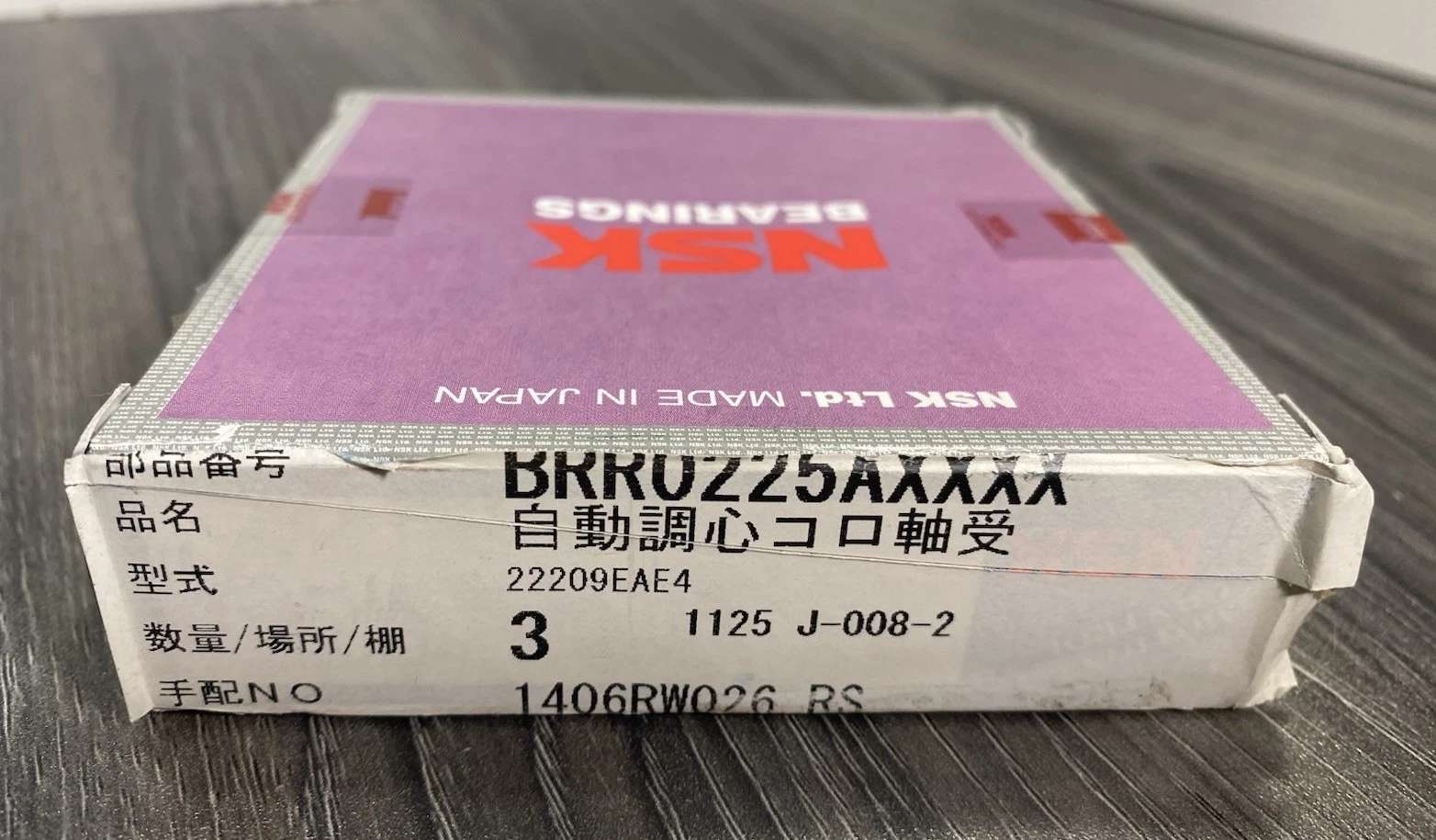

NSK 22209EAE4 轴承

NSK 22209EAE4轴承是一款调心滚子轴承，内径45毫米，外径85毫米，厚度23毫米，属于宽度系列2（宽型）与直径系列2（轻型）的组合。其核心结构为双列球面滚子，配合带有球面滚道的内圈和外圈，能够自动补偿轴与轴承座之间的角度偏差，适应因安装误差或轴挠曲导致的静态与动态不对中情形。这种自调心特性使轴承在承受较大径向载荷的同时，也能承受双向轴向载荷。

材料与工艺方面，该轴承采用经优化的高品质轴承钢，并通过特殊的热处理工艺强化内部组织。代号中的“E”表示负载能力提升，这源于对滚子轮廓和滚道曲率半径的精细设计，使接触应力分布更为均匀，从而提高额定动载荷与额定静载荷。同时，“A”代表内部设计优化，通常涉及保持架引导方式的改进与滚子端面形状的调整，以降低运转时的摩擦热量。外圈、内圈和滚动体的表面经过精密磨削，保证尺寸公差与旋转精度符合高等级标准。

润滑设计是这款轴承的另一显著特点。代号“E4”表示外圈带有油槽和油孔，这一结构便于润滑脂或润滑油直接进入轴承内部，尤其适合需要定期补充润滑剂的工况。油槽能引导润滑剂均匀分布至滚道与滚子接触区域，减少局部缺油风险。在高速或重载连续运转条件下，该设计也有助于带走摩擦产生的热量，维持轴承温度稳定。使用时应根据实际转速和载荷选择合适黏度的润滑剂。

基于以上特性，NSK 22209EAE4轴承常用于振动较大、载荷波动频繁、轴系容易出现挠曲的机械设备。典型应用包括矿山破碎机、振动筛、造纸机械的压光辊、冶金轧机的输送辊道、风机以及部分工程机械的齿轮箱。在安装时需注意施加适当的预载荷，并保证轴与轴承座孔的配合公差。由于调心滚子轴承对外圈轴向定位要求不高，可通过调节轴承座结构来补偿热膨胀引起的轴向位移。日常维护中，定期检查润滑油状态和密封件完好性，能有效延长轴承使用寿命。
