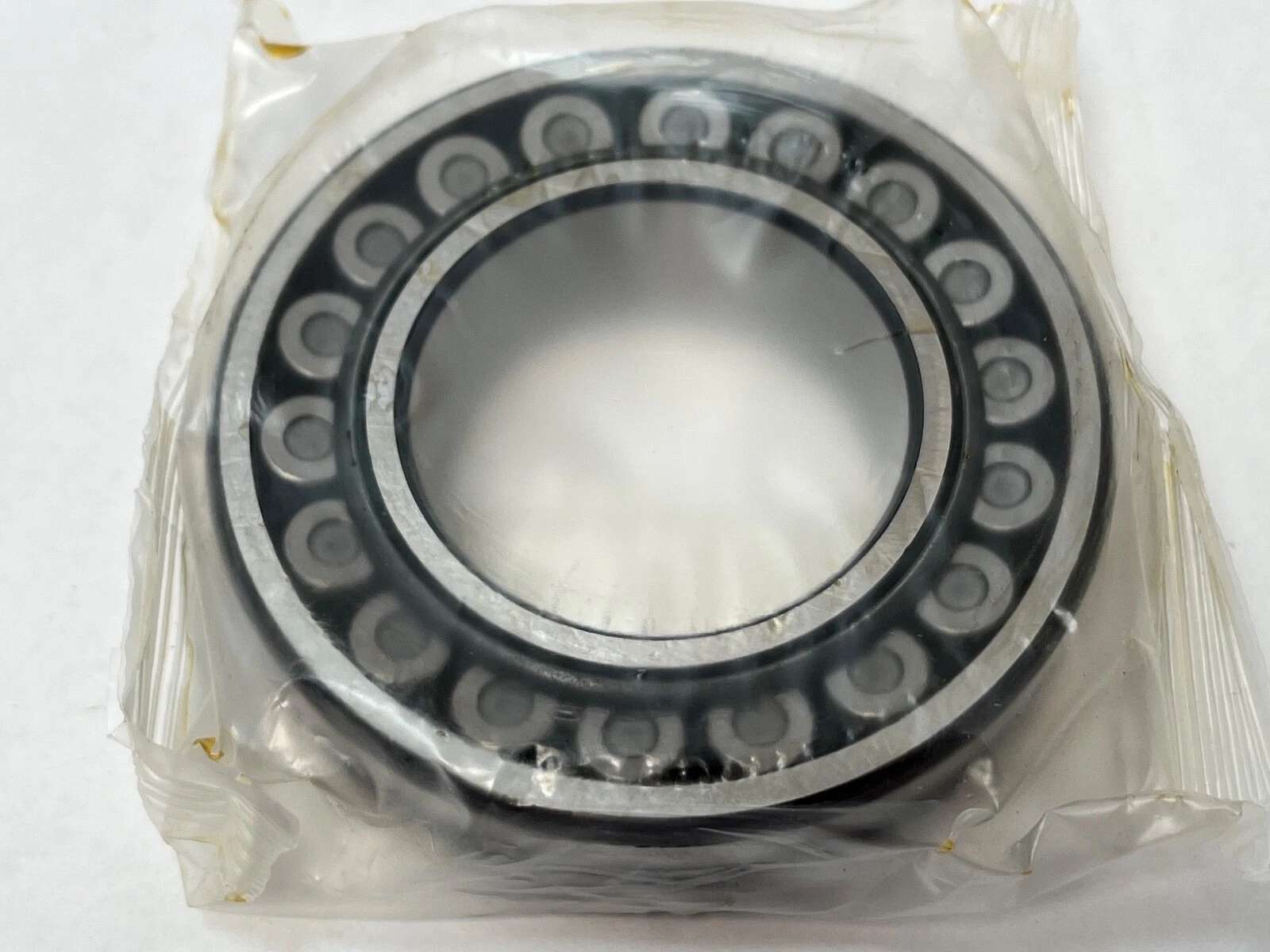

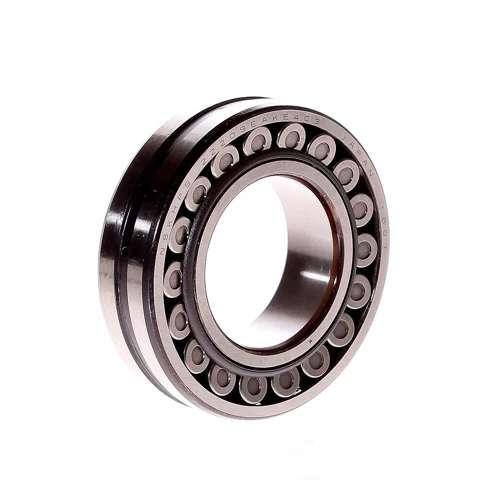

NSK 22209EAKE4 轴承

NSK 22209EAKE4 是一款调心滚子轴承，内径45mm、外径85mm、厚度23mm，属于2系列宽度与直径组合。其核心结构特征在于双列球面滚子与内圈两侧带挡边的设计，能够承受较大的径向载荷与双向轴向载荷。轴承外圈滚道为球面，允许内圈与滚子组件相对于外圈出现一定角度的倾斜，这种自动调心能力有助于补偿因轴弯曲、安装误差或机架变形导致的同轴度偏差。

锥孔设计（代号K，锥度1:12）是该轴承的显著特点。锥孔通常配合紧定套或退卸套安装在光轴上，简化了安装与拆卸过程，尤其适用于需要频繁维护或调整轴向游隙的场合。通过轴向移动轴承，可以精确调整内部游隙，从而优化载荷分布与运行平稳性。负载能力提升方面，E标记表示通过改进滚动体与滚道的接触几何形状，使轴承在相同尺寸下具备更高的额定动载荷。A代表内部设计优化，进一步细化滚子母线轮廓与保持架引导方式，降低摩擦热，提升高速运转时的可靠性。

外圈上开设的油槽与油孔（E4后缀）构成一套完整的润滑通道。润滑油剂可通过外圈直接进入滚道区域，确保滚子与滚道接触表面得到充分润滑。这一设计在油浴润滑或循环油润滑系统中效果明显，能够带走摩擦热量并排出杂质，延长轴承使用寿命。轴承材料采用NSK自主研发的高纯净度轴承钢，经过特殊热处理与精密磨削工艺，获得均匀的硬度和显微组织，从而在重载或冲击载荷下保持尺寸稳定性。

基于上述特性，22209EAKE4轴承适合应用于矿山破碎机、振动筛、工业风机、造纸机械中，尤其是在存在振动、冲击以及轴挠曲变形风险的工况下。其锥孔配合紧定套的安装方式，也使其在需要快速更换或调整的纺织机械和输送设备中发挥作用。需要注意的是，安装时应严格按照推荐游隙范围进行调整，并定期检查润滑状态，以维持轴承的正常运转。
