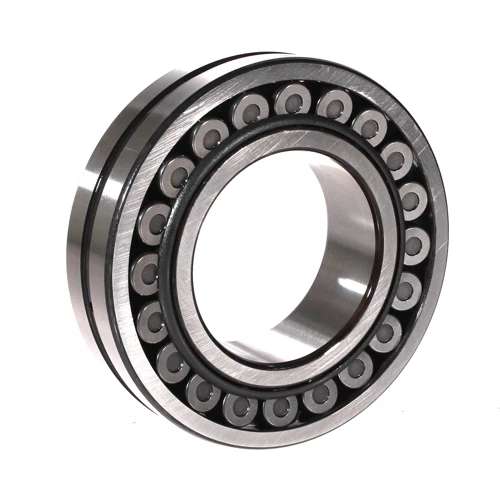

NSK 22213CAMKE4S11 轴承

NSK 22213CAMKE4S11轴承属于调心滚子轴承系列，基本尺寸为内径65毫米、外径120毫米、厚度31毫米。其代号含义明确：2表示调心滚子类型，宽度系列2为宽型设计，直径系列2为轻型，内径代号13对应65毫米。CA内部结构采用高承载设计，M代表机加工黄铜保持架，K为锥孔（锥度1:12），E4表示外圈带油槽油孔，S11限定最高使用温度200℃。

从内部结构看，CA设计优化了滚子与滚道的接触几何。通过调整滚子端面与挡边配合，有效提升径向和轴向载荷的承载能力。这种结构对中低转速下重载工况有良好适应性，同时保留了调心轴承的自对中特性——当轴承受力弯曲或安装偏差时，外圈滚道能自动补偿角度偏移。CA代号还意味着滚子数量与尺寸经过精密匹配，在有限空间内实现更高载荷密度。

保持架方面，机加工黄铜保持架（M）具有显著优势。黄铜材料自身具备良好的抗疲劳性能和热传导能力，加工工艺则保证保持架孔位精度和表面光洁度。这种保持架在高转速下能抑制滚子打滑，减少摩擦热；在冲击载荷环境下，其韧性优于钢制保持架，不易发生断裂。相比冲压保持架，机加工黄铜保持架更适合频繁启停或振动工况，同时允许轴承在较高温度下长期工作——S11的200℃上限正与这一材料特性协同。

锥孔设计（K，锥度1:12）带来安装便利性与游隙调整能力。通过锁紧螺母或紧定套，锥孔轴承可在轴上轴向移动，从而精确控制内部径向游隙。这种设计首选用于轴系需要频繁拆卸或调整的场合，例如矿山机械的振动筛驱动端。锥孔还能补偿轴的热膨胀，防止因温度变化导致轴承预紧过度。

润滑与密封特征体现在E4外圈油槽油孔。外圈圆周上的润滑油槽和油孔允许润滑脂或润滑油直接注入滚道区域，避免油脂在轴承腔内长期停滞。配合S11耐温等级，该轴承适用于环境温度接近200℃的烘烤设备、干燥滚筒等工况。实际应用中，这类轴承常见于冶金轧机辊道、造纸机械烘缸、水泥回转窑等设备，其调心能力能适应轴挠曲变形，CA承载设计应对中高负载，黄铜保持架抑制高温氧化，锥孔便于现场维护。
