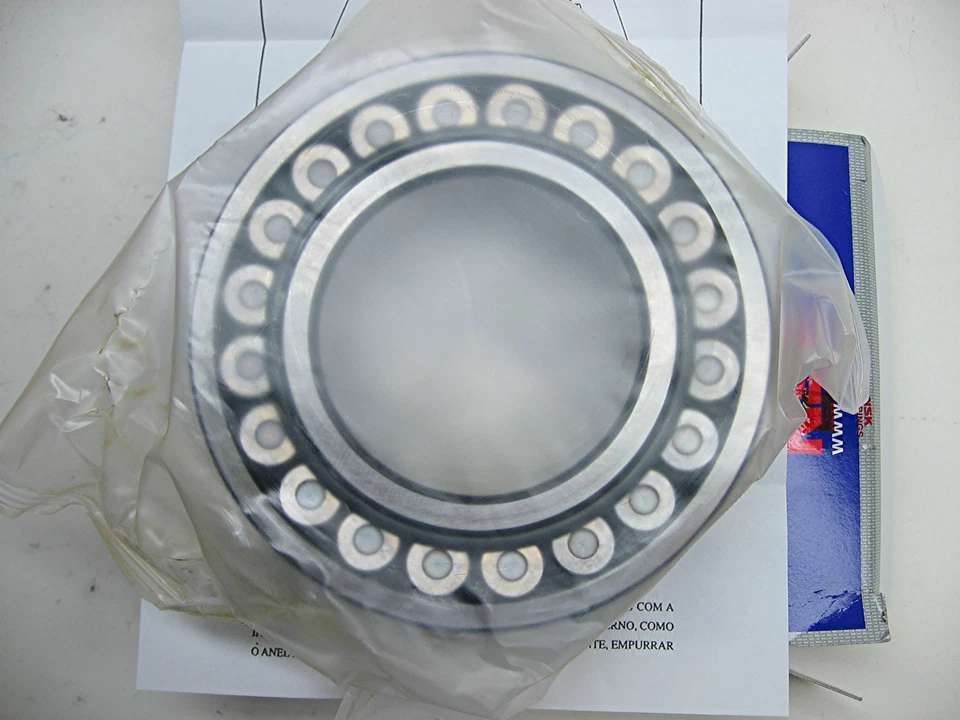

NSK 22213EAE4C3 LR *H* 5 轴承

NSK 22213EAE4C3 LR *H* 5轴承是一款调心滚子轴承，基本尺寸为内径65.000 mm、外径120.000 mm、厚度31.000 mm。其核心结构允许轴与轴承座之间存在一定程度的中心偏移，适用于承受重载荷与冲击载荷的场合。以下从自调心特性与承载能力、内部设计优化、润滑结构、游隙选择四个方面展开介绍。

自调心特性与承载能力：

该轴承属于调心滚子轴承，拥有两列滚子与一个球面滚道外圈，能够自动补偿轴挠曲或安装误差导致的角偏差。宽度系列2与直径系列2的组合，在保证紧凑安装空间的同时，提供了较高的径向与轴向承载能力。轴承的额定动载荷与静载荷经过精心匹配，适合持续运转的中低速设备，例如矿山输送机、振动筛、造纸机械的辊道支撑等。在重载且对中精度难以严格保证的工况下，这一特性减少了因偏载导致的过早失效风险。

内部设计优化：

代号中的“E”表示负载能力提升，“A”代表内部设计优化。通过改进滚子轮廓、保持架与滚道的接触形状，轴承内部的应力分布更为均匀。优化的滚子端面与挡边引导结构，降低了运转时的摩擦力矩，有助于抑制温升。同时，保持架材料与结构经过强化，在高速或频繁启动的场合仍能保持稳定运转。这种设计使轴承在同等尺寸下，承载能力与使用寿命相比早期型号有明显改善。

外圈油槽油孔与润滑维护：

“E4”表示外圈带有油槽和油孔，允许润滑油直接进入轴承内部的关键摩擦区域。对于采用油浴或强制循环润滑的系统，这一设计显著提升了润滑剂输送效率，减少了因润滑不足引发的滚道与滚子表面损伤。尤其在粉尘或水分较多的环境（如矿山、水泥行业），定期注脂或注油时，油槽油孔确保新润滑剂能快速置换旧脂，维持轴承的清洁与润滑连续性。

C3游隙的适用性：

C3游隙大于普通CN游隙，专门应对轴承在工作温度升高时内圈热膨胀导致的径向游隙减小。对于安装后轴与轴承座存在温差、或设备运行伴有间歇性热冲击的工况，C3游隙提供了足够的热补偿空间，避免轴承因游隙消失而产生卡滞或异常温升。配合轴承套圈的精密磨削工艺与材料热处理，该游隙等级在实际使用中表现出良好的适应性。
