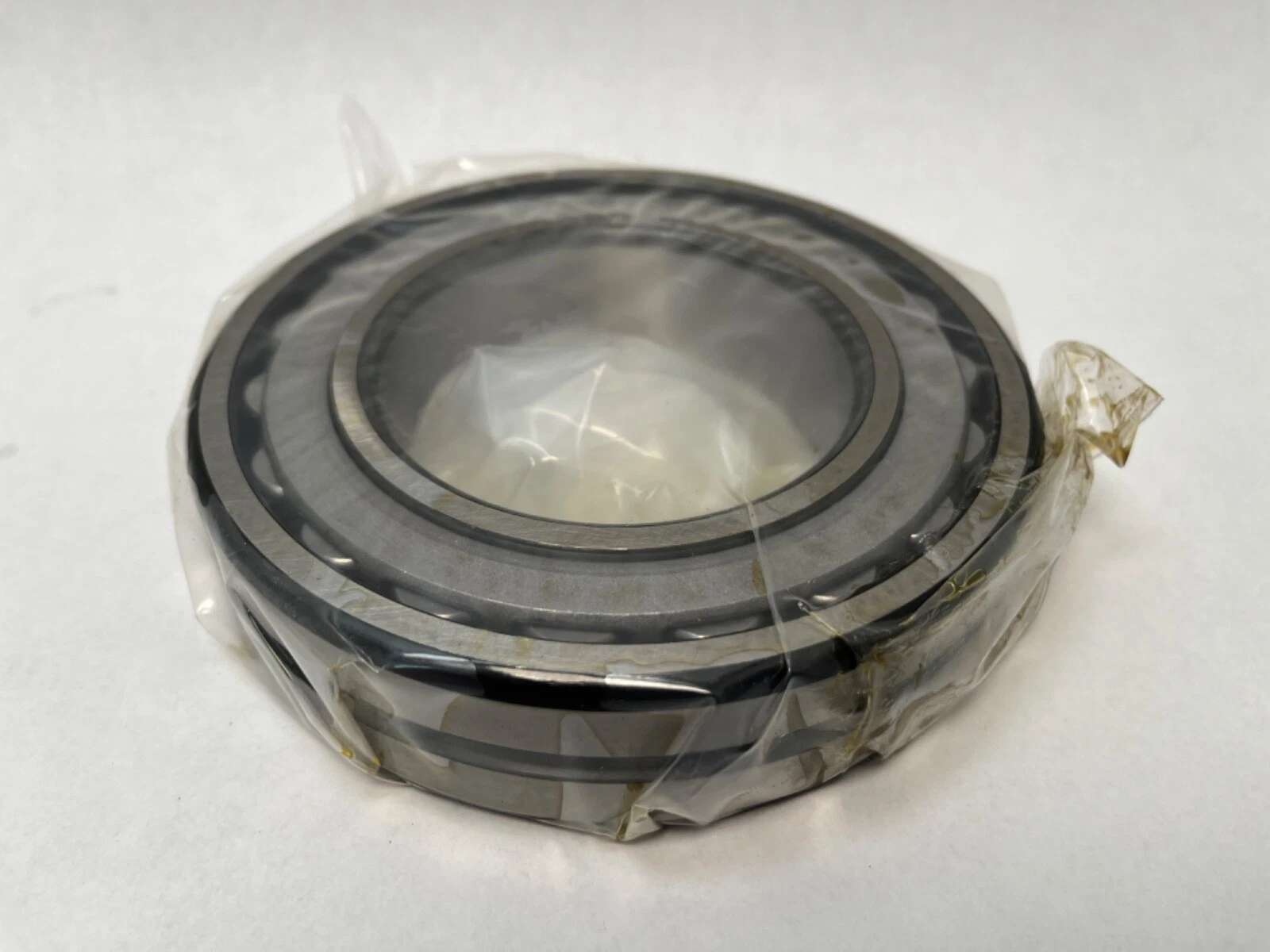

NSK 22216EAE4 LR *H* 5 轴承

NSK 22216EAE4 LR *H* 5轴承是一款调心滚子轴承，基本尺寸为内径80.000 mm、外径140.000 mm、厚度33.000 mm，属于宽度系列2（宽型）、直径系列2（轻型）的组合，兼顾了承载能力与径向空间的平衡。其核心结构采用双列对称球面滚子，配合外圈内球面滚道，能够自动补偿轴与轴承座之间的角度偏差以及轴的挠曲变形，适用于存在安装误差或轴受力弯曲的工况。

负载能力与内部设计优化：

轴承代号中的“E”表示负载能力提升，“A”代表内部设计优化。这两项改进体现在滚子轮廓、滚道曲率以及保持架结构的调整上，使滚子与滚道的接触应力更均匀，减少边缘应力集中。在中等至重载条件下，这种设计可以更有效地分配载荷，延长疲劳寿命。同时，宽度系列2的宽型结构提供了更大的有效接触面积，进一步增强了径向和轴向承载的稳定性。

润滑与散热特性：

代号“E4”表示外圈带有油槽和油孔。这一设计允许润滑脂或润滑油通过外圈直接进入滚动体与滚道接触区域，提升了润滑介质的分布效率。在连续运转或存在冲击振动的工况中，油槽油孔有助于带走摩擦产生的热量，降低工作温升，减少润滑剂老化速度。对于需要定期加脂维护的设备，该设计简化了润滑操作，降低了维护难度。

材料与制造工艺：

“*H*”标识代表NSK HPS（高性能高精密）工艺。该工艺涉及轴承钢的材料选择、热处理参数控制以及精密磨削加工。通过优化钢材的纯净度和硬度均匀性，轴承在承受交变载荷时表现出较低的振动值和较稳定的运行精度。配合保持架的结构强化，轴承在中等转速下具备较好的抗磨损能力。需要注意的是，调心滚子轴承的极限转速通常低于同尺寸的圆柱滚子轴承或角接触球轴承，但HPS工艺使其在允许转速范围内运行更平稳。

常见应用与工况适应性：

该型号常用于矿山机械、输送设备、冶金轧机以及造纸机械等重载低速或中速场景。对轴的同轴度误差容忍度高，能够适应机架变形或基础沉降带来的位置变化。在存在冲击载荷或频繁启停的工况下，滚子的自调心特性和优化保持架有助于维持运转的连续性。应避免长期运行在极高转速或轴向载荷过大的场合，以保持轴承的预期使用寿命。
