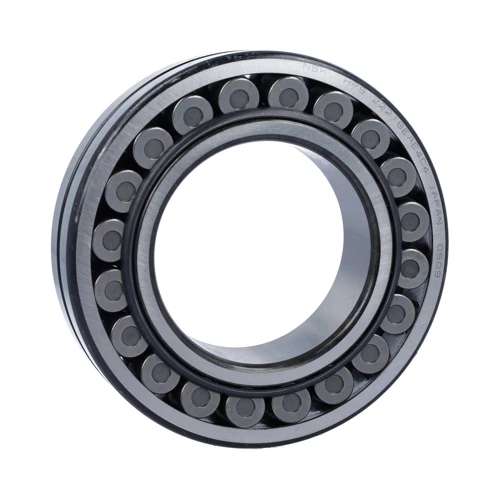

NSK 22218CAME4C3S11 *5 轴承

NSK 22218CAME4C3S11 *5 轴承属于调心滚子轴承类别，其基本尺寸为内径90.000 mm、外径160.000 mm、厚度40.000 mm。该型号采用宽型2系列宽度与轻型2系列直径，在承载能力与外形尺寸之间取得平衡。以下从内部结构、保持架材料、润滑设计以及游隙设定四个角度，介绍该轴承的主要技术特征。

内部结构代号CA代表高承载设计。与常规调心滚子轴承相比，CA结构通过优化滚子轮廓和滚道曲率，使滚子与滚道的接触应力分布更均匀。这种设计能够适应较大的径向载荷和一定的轴向载荷，同时在轴挠曲或安装误差导致的轴心偏移工况下，仍能保持较好的运动平稳性。轴承内部具有两列对称的球面滚子，外圈滚道为球面，可实现自动调心，补偿轴的偏斜或安装基座的不对中。

保持架采用机加工黄铜材质（代号M）。黄铜保持架经过机械加工成型，具有良好的强度、刚性以及耐磨损性。相比冲压钢保持架，机加工黄铜保持架在高速旋转或频繁启停的工况中，能更有效地引导滚子运动，减少保持架与滚子之间的摩擦。此外，黄铜保持架的耐温性能更优，配合S11后缀所规定的最高使用温度200℃，使得该轴承在高温环境下保持架不易变形或脆化。

外圈带油槽油孔（代号E4）是该轴承的另一项设计特征。油槽沿外圈圆周方向开设，并与油孔连通，方便润滑脂或润滑油直接进入轴承内部。对于需要定期加脂或采用油循环润滑的系统，E4结构可显著提升润滑介质到达滚道和滚子表面的效率，降低润滑死角的风险，从而延长轴承的使用周期。

游隙等级设定为C3，即大于普通CN游隙。C3游隙为轴承在工作温度升高时预留了热膨胀空间，避免因内外圈温差导致滚动体卡死。这一设定与S11最高200℃的使用温度形成配合，适用于工作温度较高或温差较大的机械部位，如轧机、造纸机、风机等设备。游隙的选择也需考虑轴和轴承座的配合过盈量，C3游隙可为装配后剩余的游隙提供更宽的余量。

综合来看，NSK 22218CAME4C3S11 *5轴承适合安装在承受较大径向载荷、存在轴挠曲或对中误差、工作温度中高的旋转机构中。典型应用包括矿山机械的振动筛、皮带输送机滚筒、钢铁厂的轧辊支承、以及工业风机的主轴等。其调心能力、强化保持架和润滑结构，有助于在复杂工况下维持稳定的运行表现。
