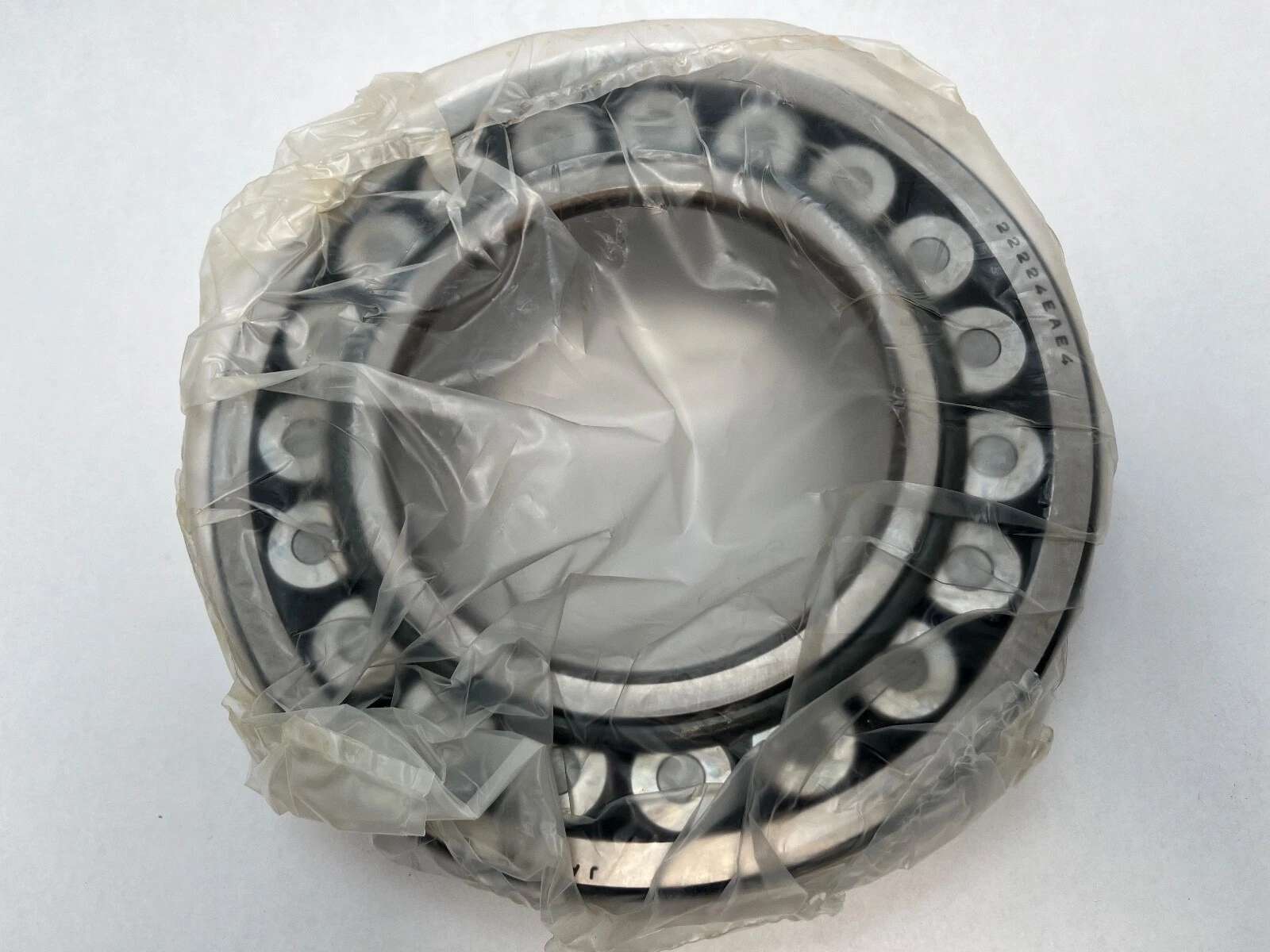

NSK 22224CAME4C3S11 LR 5 轴承

NSK 22224CAME4C3S11 LR 5轴承是一款调心滚子轴承，内径120 mm、外径215 mm、厚度58 mm，属于宽度系列2（宽型）与直径系列2（轻型）的组合，在承载能力与径向尺寸之间取得平衡。其内部结构代号CA代表高承载设计，通过优化滚子轮廓与滚道曲率，提升径向与轴向载荷的分散均匀性，适用于中高载荷工况。

结构设计与保持架：

轴承采用机加工黄铜保持架（代号M），该保持架具备良好的强度与耐磨性，能够承受高转速下的离心力与冲击载荷，同时减少滚子间的摩擦与发热。保持架引导方式经过精密加工，有助于维持滚子排列的稳定性，延长轴承在连续运转条件下的使用寿命。

润滑与散热优化：

外圈带有油槽与油孔（代号E4），便于润滑油脂或油液直接进入轴承内部，改善滚动接触区域的润滑效果。该设计特别适用于需要定期补充润滑或采用循环油润滑的系统，同时有利于散热，降低轴承工作温度。配合C3游隙（大于标准CN游隙），为轴与轴承座在热膨胀或装配过盈时预留间隙，避免因热变形导致内部卡滞。

材料与工艺特性：

轴承套圈与滚动体采用通过严格热处理的轴承钢，表面硬度与韧性经过匹配，适应起伏载荷。最高使用温度达到200℃（代号S11），表明材料在高温环境下仍能保持尺寸稳定性与硬度，适合中温工况。沈阳工厂（LR）的生产工艺遵循NSK质量管理体系，在磨削精度与装配一致性方面有良好控制。商业包装（5）为单只蓝色纸盒，便于仓储与转运过程中的防尘防护。

典型应用与工况：

该轴承常见于矿山机械、输送设备、冶金轧机、振动筛以及大型风机等场景。因调心滚子轴承的自调心特性，可补偿轴弯曲或安装误差带来的角度偏差，适合长轴或轴承座不同心的情况。宽型宽度系列提供了额外承载面积，适合径向载荷较大、且存在一定轴向载荷的传动部位。在连续运转、中等转速、温度不超过200℃、润滑条件良好的工况下，此型号表现稳定。需注意，C3游隙在低温启动或轴与座温差较小时，可能产生更大内部游隙，选型时应结合实际配合公差与工作温度范围评估。
