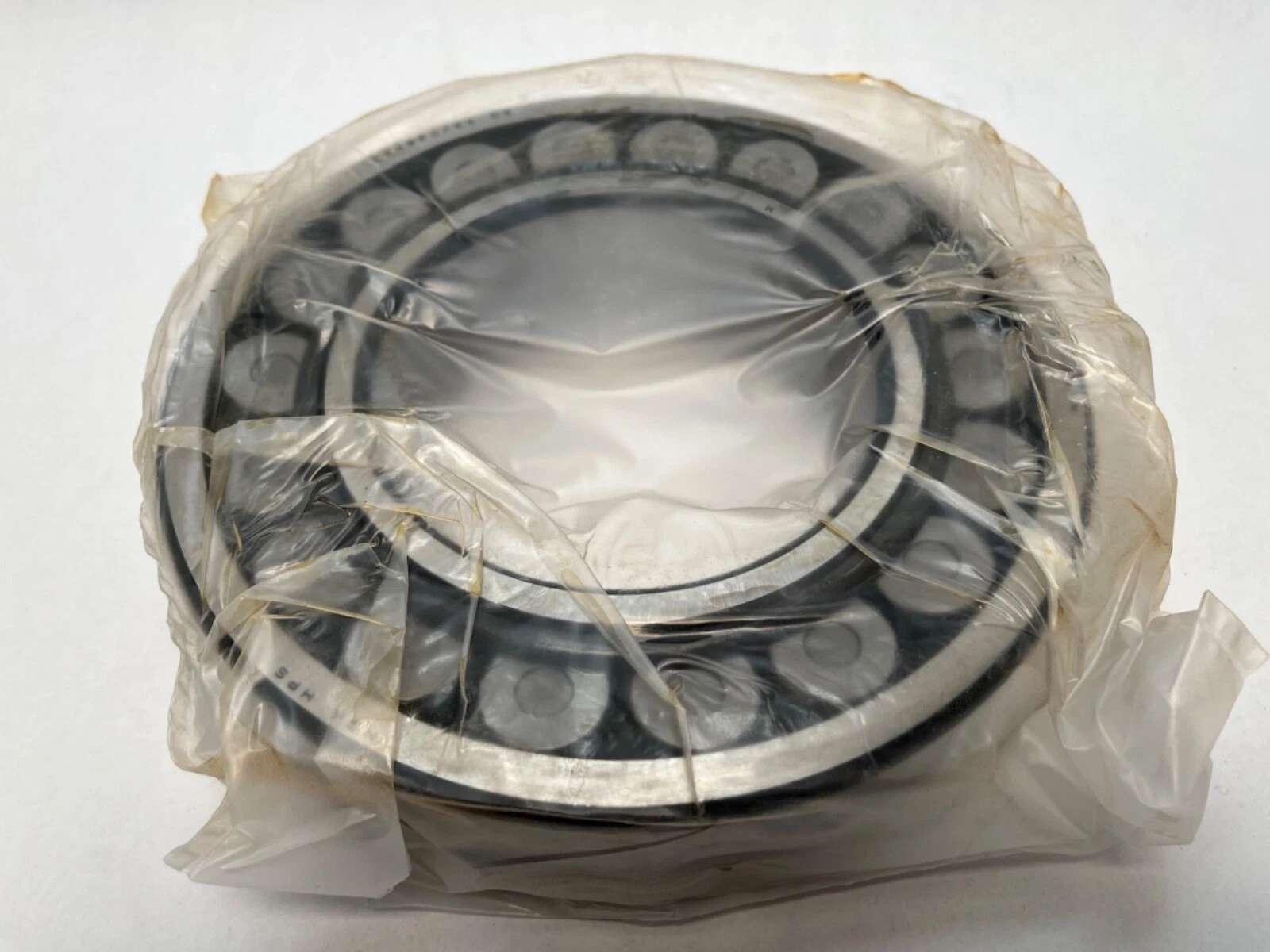

NSK 22224EAE4C3 LR 轴承

NSK 22224EAE4C3 LR 轴承属于调心滚子轴承，基本尺寸为内径120.000 mm、外径215.000 mm、厚度58.000 mm。该型号通过代号中各部分的设计意图，形成了兼顾承载、润滑与游隙配合的工程方案。

内部设计与承载特性：

轴承代号中的“E”标识负载能力提升，“A”表示内部设计优化，两者共同指向滚动体与滚道接触几何的调整。这种结构使轴承在承受径向载荷的同时，能适应轴向载荷的联合作用，尤其适用于存在轴挠曲或安装误差的场合。调心滚子轴承具备自动补偿轴心偏斜的能力，允许一定的角度偏差，从而降低因不对中导致的局部应力集中。

润滑与散热结构：

“E4”代表外圈设有油槽和油孔，这一设计便于润滑油或润滑脂直接进入滚动体与滚道之间的工作区域。在高速或重载工况下，持续的润滑能够带走摩擦热量，维持轴承内部温度稳定。油槽的布置方式也使得定期补脂或循环油润滑操作更为便利，适用于需要集中润滑的系统。

游隙与装配兼容性：

C3 游隙比普通 CN 游隙更大，预留了热膨胀空间。当轴承在运转中因内外圈温差或轴的热伸长而产生尺寸变化时，C3 游隙可以避免内部预紧力过大，减少早期疲劳风险。该游隙等级常见于电机、风机、离心泵等设备，其工作温度范围较宽，且轴向定位可通过紧定套或退卸套灵活调整。

产地与制造背景：

LR 表示产地为沈阳，这一地区的轴承制造具有成熟的工艺体系。材料方面，该类轴承通常采用渗碳钢或轴承钢，经过锻造、精密磨削及热处理工序，使套圈和滚动体具备良好的硬度和韧性。滚动体经过严格的分组筛选，保证了旋转精度与载荷分布的均匀性。成品轴承还经过振动与噪声检测，符合行业通用质量规范。

典型应用工况：

由于兼具调心功能和较大游隙，该轴承适用于工业齿轮箱、矿山机械、造纸设备、振动筛等重载荷且存在一定对中偏差的场合。其外圈油槽设计在立式安装或润滑油循环系统中优势明显，能够确保润滑介质覆盖整个滚动接触表面。在环境温度适中、转轴转速中等的工况下，该轴承可以提供稳定的运转表现，并延长维护周期。
