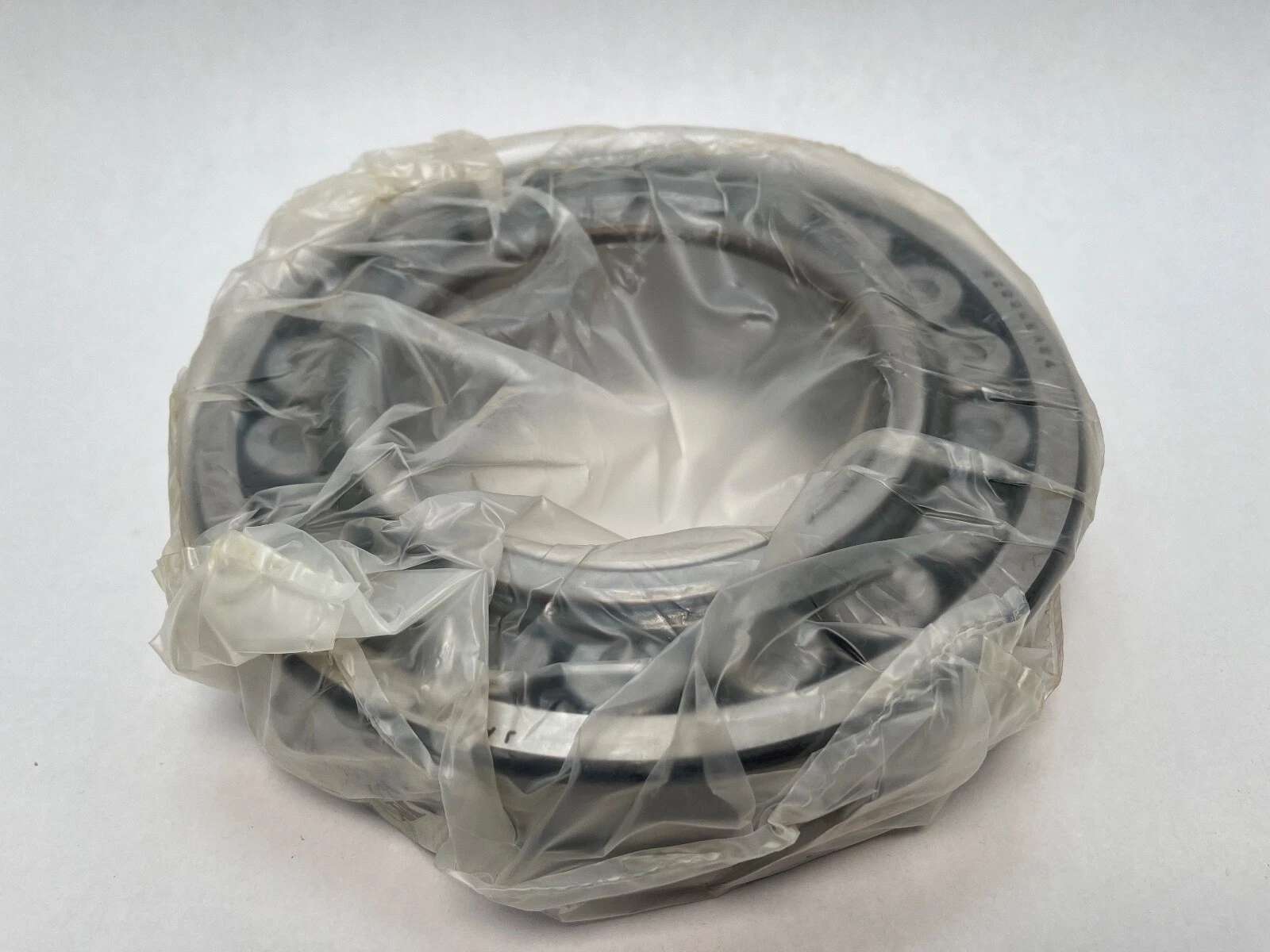

NSK 22224EAKE4 轴承

NSK 22224EAKE4轴承是一款调心滚子轴承，基本尺寸为内径120 mm、外径215 mm、厚度58 mm。其代号含义揭示了多项关键设计特征：2代表调心滚子轴承，宽度系列为宽型2系列，直径系列为轻型2系列，内径代号24对应120 mm内径。E表示负载能力提升，A代表内部设计优化，K指锥孔（锥度1:12），E4表示外圈带油槽油孔。以下从三四个核心方面介绍这款轴承的性能与应用。

调心滚子结构与自动补偿能力：

调心滚子轴承拥有两列对称的球面滚子，外圈滚道为球面形。这种设计使轴承能够承受较大的径向载荷和双向轴向载荷，同时允许轴与轴承座之间的角度偏差在一定范围内自动补偿。例如，当轴因载荷或热膨胀产生挠曲时，轴承内部滚子可随球面滚道自适应调整，避免应力集中。这一特性特别适用于安装对中难以精确保证的工况，例如长轴传动系统或承受冲击的机械。

锥孔设计与安装灵活性：

轴承内圈带有1:12锥度的锥孔（代号K），需配合紧定套或退卸套安装于圆柱形轴上。锥孔结构允许通过轴向移动轴承来微调内部游隙，从而优化运转间隙。例如，在安装时拧紧紧定套螺母，可使内圈膨胀，减小径向游隙，提升旋转精度。这种设计便于在轴上快速定位和拆卸，尤其适合频繁维护或轴肩尺寸受限的场合，如矿山输送机、破碎机等重型设备。

内部优化与润滑保障：

E和A后缀代表轴承在承载能力与内部几何结构上进行了针对性改进。滚子母线曲率、保持架引导方式等经过优化，使载荷分布更均匀，减少边缘应力，从而在相同尺寸下获得更高的额定动载荷。E4标识表明外圈上设有油槽和油孔，可将润滑剂直接引导至滚道接触区域，确保在高速或重载下形成有效油膜。这对于工作在粉尘、高温或润滑间歇性不足的环境（如冶金轧机、振动筛）尤为重要，能延长轴承服役寿命。

典型应用与工况适配：

该轴承广泛用于矿山、冶金、造纸、水泥及振动机械等领域。典型工况包括：承受中等至重度冲击载荷，如破碎机锤头旋转产生的瞬时力；存在轴挠曲或机架变形，如输送机驱动滚筒；转速中等但启停频繁，如搅拌机主轴。由于其调心性能良好且锥孔安装方便，常被选用于需要可靠性与可维护性兼顾的传动系统。在润滑条件得到保障的前提下，该轴承可长时间稳定运行，减少非计划停机。
