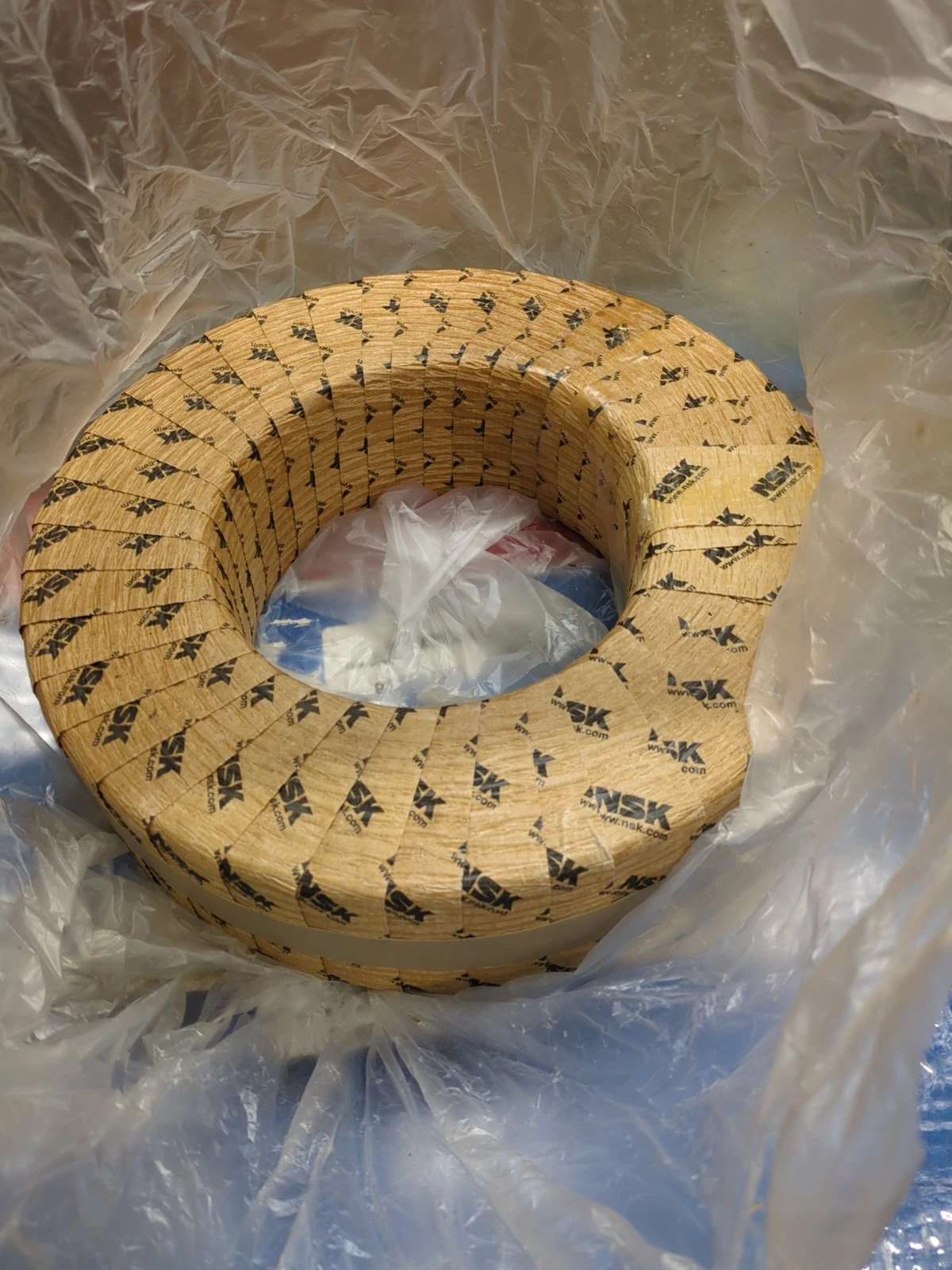

NSK 22234CDE4C3S11 轴承

NSK 22234CDE4C3S11轴承是一款调心滚子轴承，内径170毫米，外径310毫米，厚度86毫米，属于宽型2系列与轻型2系列组合。其宽度系列赋予更高的径向承载能力，直径系列则平衡了尺寸与负荷分布。轴承代号中“CD”表示结构优化，源自CA设计但经过改进，提升了滚子引导与保持架性能；“E4”指外圈带有油槽和油孔，便于集中润滑；“C3”游隙大于标准游隙，适应温度变化与轴热膨胀；“S11”限定最高使用温度200摄氏度，对材料耐热性提出了明确要求。

结构与调心特性：

该轴承采用双列对称球面滚子，外圈滚道为球面形，能自动补偿轴与轴承座之间的角度偏差，适用于轴挠曲或安装误差较大的工况。调心能力使轴承在不对中时仍能维持滚动接触，避免边缘应力集中，延长使用寿命。滚子与滚道采用改良的凸度设计，接触应力分布均匀，减少微动磨损。

材料与耐热工艺：

轴承套圈与滚子采用经过特殊热处理的渗碳钢或高温轴承钢，在200摄氏度以内保持尺寸稳定性和硬度。S11后缀表明钢种具备抗高温回火能力，抑制工作温度下硬度下降与塑性变形。保持架通常采用铜合金或玻璃纤维增强聚酰胺，兼顾强度与耐热性。外圈油槽油孔采用精密钻孔与抛光，避免润滑油路堵塞。

游隙与润滑适配：

C3游隙为径向游隙增大级别，适配高速运转或轴受热伸长场景。在温度波动下，C3游隙防止滚子被卡滞，同时维持低振动水平。配合E4油槽，可以进行油浴或循环油润滑，油液通过外圈油孔均匀进入滚道，带走摩擦热量。若用于脂润滑，油槽也能作为补充注脂通道，提升润滑可靠性。

典型应用与工况：

该轴承常见于矿山输送机、振动筛、水泥回转窑、造纸压榨部、大型风机等重载低速设备，也适用于中等转速的破碎机与磨机。其调心性能适应重型设备变形，C3游隙应对启动或停产时的温度骤变。宽型2系列的结构提高了承受冲击载荷的能力，而S11耐温等级使其可用于烘干区或热风系统附近。需注意，轴承最高使用温度200摄氏度并非持续极限，实际应结合润滑剂和密封件耐受温度综合考量，避免长期超过油品碳化温度。
