NSK 22309CDKE4C3 轴承

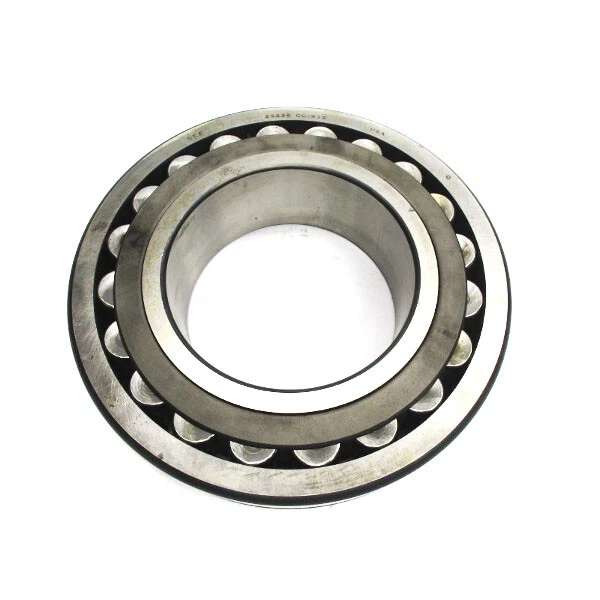

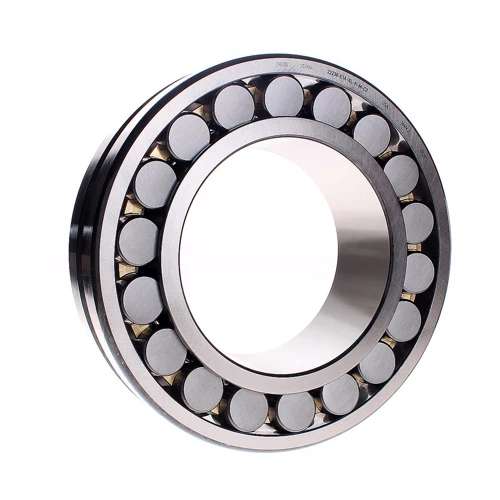

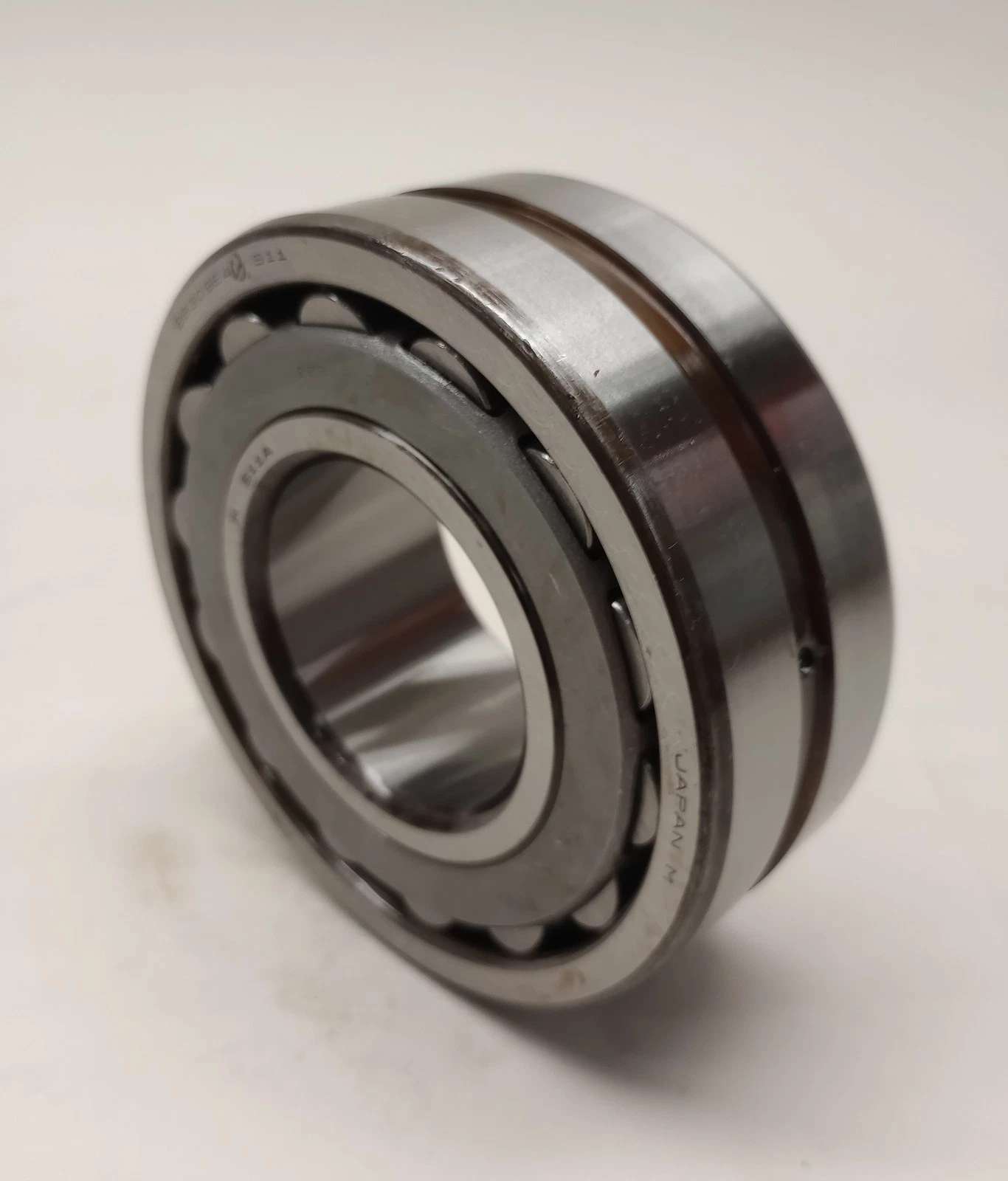

NSK 22309CDKE4C3轴承属于调心滚子轴承，其内径45mm、外径100mm、厚度36mm。该类轴承的核心结构由双列球面滚子与内圈两列滚道、外圈球面滚道组成，这种设计允许内圈相对外圈产生一定角度的偏移，从而自动补偿轴与轴承座之间的同轴度误差，或应对轴受载后的挠曲变形。

锥孔设计是这款轴承的突出特征。内圈锥孔锥度为1:12，意味着内径沿轴向逐渐扩大，配合紧定套或退卸套使用时，可沿轴向移动内圈以调整轴承内部游隙。这种安装方式简化了轴加工要求，尤其适用于长轴或需要频繁拆装的传动系统，同时能通过调整游隙来适应不同的载荷与转速条件。

外圈上加工有油槽和油孔（代号E4），为润滑油脂的注入与流动提供了专门通道。润滑油或脂可经由外圈上的孔道直接进入滚动体与滚道接触区域，减少润滑盲区，降低运行温度，并延长润滑间隔周期。这一特性在连续运转或重载工况下尤为重要，有助于维持轴承内部润滑状态稳定。

游隙等级为C3，即大于普通CN游隙。该游隙设定主要服务于两类工况：一类是轴承在运转中因自身发热或外部热源导致轴与轴承座之间存在温差，此时C3游隙可预留出热膨胀空间，避免内圈膨胀后抱死；另一类是承受冲击载荷或断续重载时，稍大的游隙有助于滚子与滚道间形成更稳定的接触应力分布。

材料与工艺方面，该轴承采用经锻造和热处理的渗碳钢或轴承钢制造，滚动体与滚道表面经过精密磨削与超精加工，接触面粗糙度低。CD后缀表示在CA型基础上优化了保持架结构及滚子引导方式，使滚子运动更平稳，能降低高速转动时的振动与噪声。整体而言，22309CDKE4C3适用于矿山机械、传送设备、振动筛、风机等存在轴线偏斜或安装误差的中等尺寸传动部位。
