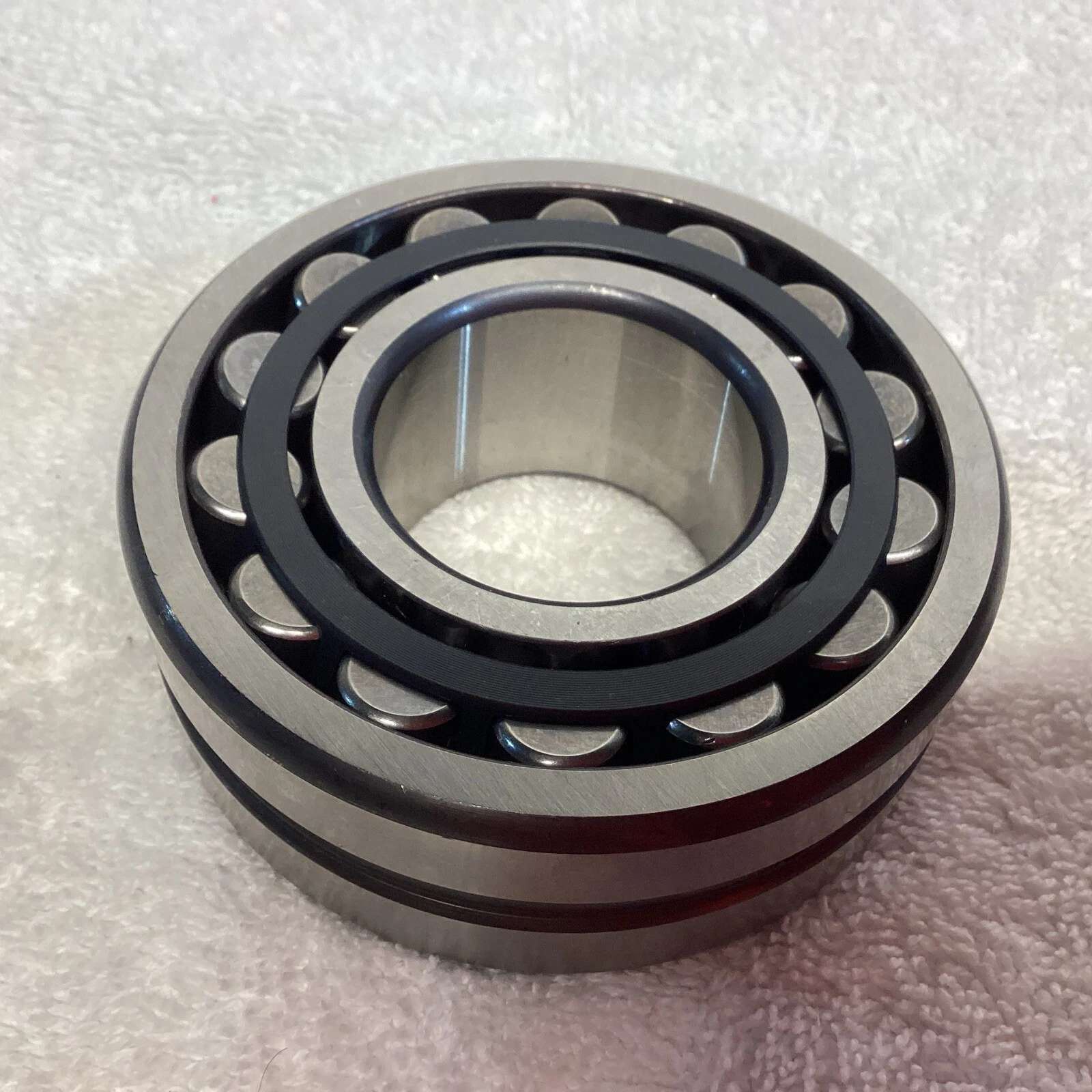

NSK 22309EAE4 *H* 轴承

NSK 22309EAE4 *H*轴承是一款调心滚子轴承，内径45.000 mm，外径100.000 mm，厚度36.000 mm。其宽度系列为宽型2系列，直径系列为中型3系列，两者共同赋予轴承较高的承载能力，能够应对径向和轴向联合载荷。

该轴承的一大特点是调心性能。由于调心滚子轴承的结构设计，内圈与滚子组件可以相对于外圈产生一定的角位移，从而补偿轴与轴承座之间的安装偏差或轴弯曲变形。这种调心能力有效降低了因不对中引起的附加应力，特别适合在有挠曲或安装误差的工况下使用。

E4后缀表示外圈带有油槽和油孔，这是针对润滑需求进行的专门优化。油槽与油孔为润滑脂或润滑油提供了通畅的通道，使润滑介质能够均匀分布到滚动体与滚道接触区域，减少摩擦和磨损。这一设计对于低速重载或需要定期补充润滑的场合尤为实用，同时也有助于散热，延长轴承运行寿命。

*H*标记代表NSKHPS™高性能系列，涉及材料与工艺方面的改进。该系列采用经过优化热处理的钢材，在保持韧性的基础上提升了接触疲劳强度。内部设计经过A后缀的进一步优化，包括滚子轮廓修形和保持架结构的调整，使得载荷分布更加均匀，边缘应力集中得到缓解。这些措施使轴承在冲击载荷或高振动工况下仍能维持较长的使用周期。

在应用方面，该轴承常见于矿山机械、破碎设备、振动筛、齿轮箱以及物料输送系统。其适应中速、重载、带有冲击或振动的工况，且允许一定程度的轴挠曲。例如在破碎机中，轴承受频繁的冲击载荷和轻微不对中，该型号的调心特性与强化内部设计可提供稳定支持。用户在使用时需注意配合良好的润滑维护，并避免超过极限温度或污染严重的环境。整体而言，22309EAE4 *H*通过综合调心能力、润滑优化与材料工艺提升，为多种重型工业设备提供了可靠的旋转支撑方案。
