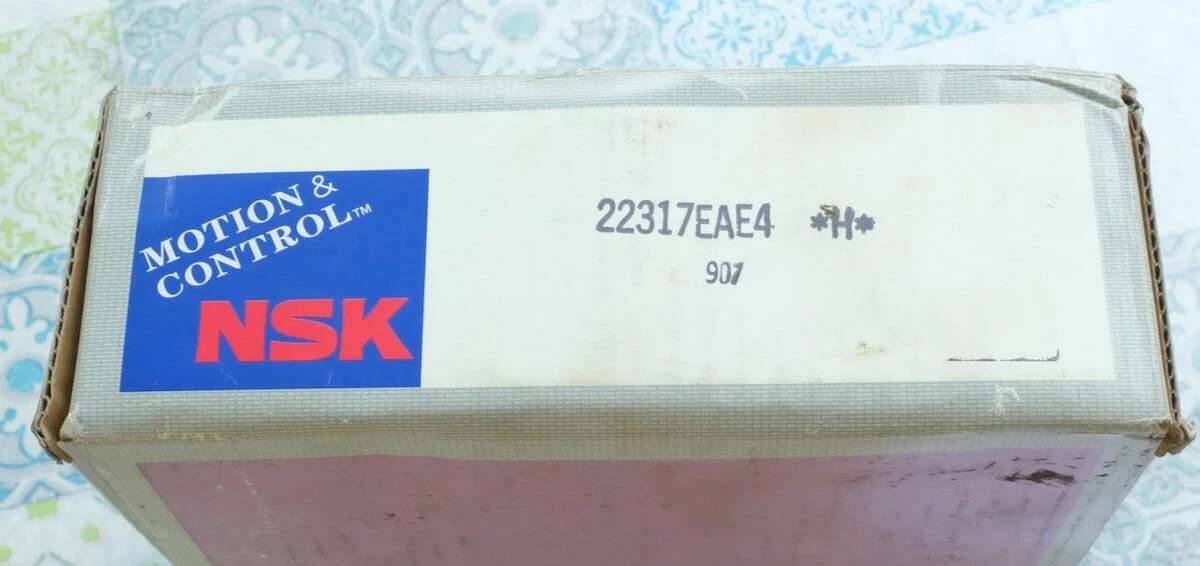

NSK 22317EAE4 *H* 5 轴承

NSK 22317EAE4 *H* 5 轴承是一款调心滚子轴承，基本尺寸为内径85.000 mm、外径180.000 mm、厚度60.000 mm。该类轴承以双列对称的滚子结构为设计基础，能够自动补偿轴与轴承座之间的角度偏差，适用于轴挠曲或安装误差较大的场合。

从承载特性来看，该轴承属于宽度系列2和直径系列3的组合，宽型设计配合中型外径，使轴承具备较高的径向和轴向承载能力。代号中的“E”表示负载能力提升，“A”代表内部设计得到优化，滚子与滚道接触更加合理，应力分布更为均匀。这些改进让轴承在重载或冲击负荷下仍能保持稳定的运行状态。

在润滑与密封方面，外圈带有油槽和油孔（E4），方便润滑油直接导入轴承内部，改善散热和润滑效果，适合需定期注脂或油润滑的系统。这种结构设计简化了润滑管路布置，尤其适用于持续运转或难以频繁维护的设备。

材料与工艺方面，该轴承属于NSK HPS™高性能高精密系列（*H*标记）。采用经过特殊热处理的高纯净轴承钢，配合精密磨削工艺，使滚子表面和滚道获得较高的几何精度和表面质量。这种工艺组合有助于降低运行时的摩擦系数，减少温升，延长轴承使用周期。

优点主要体现在三方面：一是调心性能优异，能够适应长轴因热膨胀或负载引起的挠曲；二是承载能力宽泛，既适应中等转速下的稳定负荷，也耐受低速重载和冲击工况；三是润滑结构便利，外圈油槽设计降低了外挂润滑部件的复杂性。

应用领域覆盖矿山机械、重型振动筛、冶金轧机、造纸设备以及大型风机等。典型工况包括连续重载运行、间歇性冲击负荷、一定程度的轴不对中以及环境中有粉尘或水分。在这些环境下，该轴承能够发挥调心补偿和抗疲劳的长处，成为旋转支撑系统的可靠选择。
