NSK 22320CAME4S11 LR *H* 5 轴承

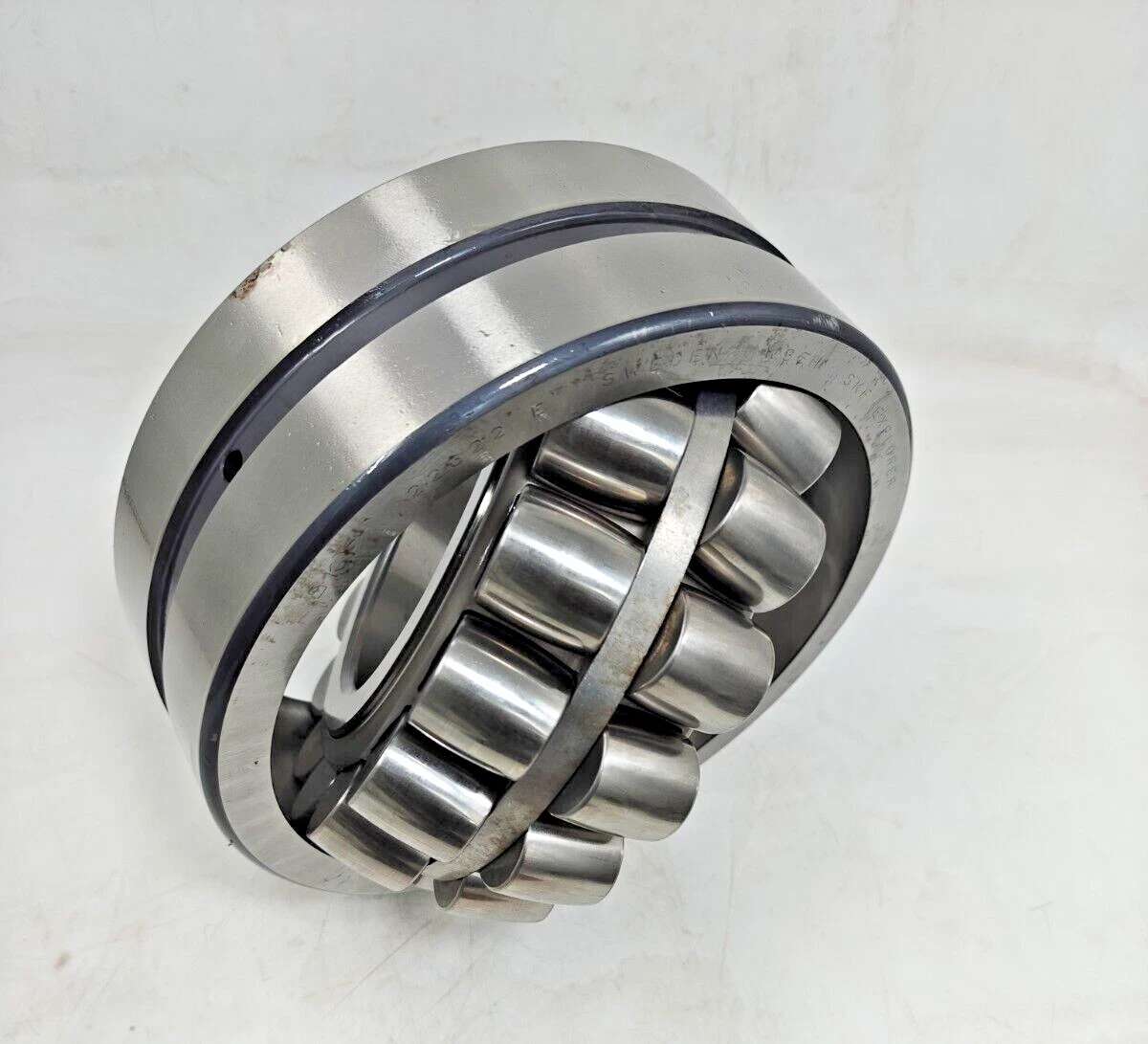

NSK 22320CAME4S11 LR *H* 5 轴承是一款调心滚子轴承，基本尺寸为内径100.000 mm、外径215.000 mm、厚度73.000 mm。该型号在结构设计、材料选择和制造工艺上具备多项针对性优化，适用于重载、高温及冲击载荷工况。

高承载内部结构与保持架：

轴承内部代号CA代表高承载设计，通过优化滚子轮廓和滚道曲率，使滚子与滚道接触应力分布更均匀，提升径向与轴向承载能力。配合机加工黄铜保持架（M），保持架强度高、耐磨损，且能在高温环境下保持稳定几何形状。黄铜材料还具备良好的自润滑性，减少滚子引导面的摩擦，适用于频繁启停或振动工况。

耐高温与润滑配置：

外圈增设E4油槽和油孔，便于润滑油直接进入滚动体与滚道接触区域，改善散热和润滑效率。S11后缀表明轴承最高使用温度可达200℃，这得益于经过特殊热处理的钢材和稳定的保持架材料。在高温环境下，轴承仍能维持尺寸稳定性，避免因热膨胀导致游隙异常。油孔设计也支持定期注脂或油润滑，适合需要长周期免维护的设备。

精密制造与质量控制：

*H*标记代表NSKHPS™高性能高精密轴承，制造过程中对滚子凸度、滚道表面粗糙度、游隙一致性等关键参数进行严格管控。这使得轴承运转时振动水平和噪声较低，旋转精度高，适合对设备运行平稳性有要求的场合。产地沈阳（LR）的生产线遵循统一工艺标准，确保批次间性能稳定。

典型应用与工况：

该轴承常用于矿山机械、水泥设备、振动筛、立式磨机等承受较大径向载荷和双向轴向载荷的场合。其调心功能可补偿轴与轴承座之间的对中误差，适用于长轴或容易因热膨胀产生弯曲的传动系统。在钢厂轧机、造纸机械、船舶推进器等连续作业环境中，22320CAME4S11能应对冲击载荷和高温粉尘环境。需要说明的是，该轴承不适合用于高速旋转场景，其设计侧重中低速重载。日常维护时应注意保持润滑清洁，定期检查油孔通畅性。
