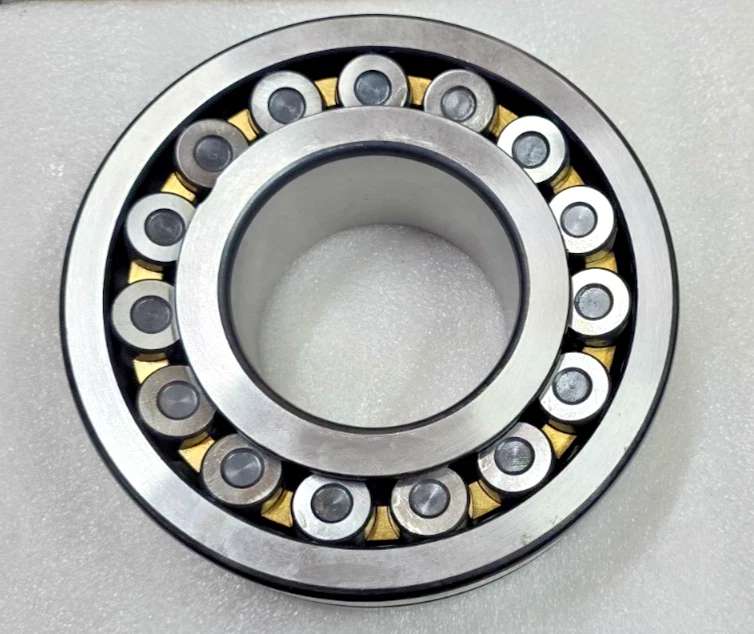

NSK 22320EAE4C3 *H* 5 轴承

NSK 22320EAE4C3 *H* 5轴承属于调心滚子轴承，内径100.000 mm，外径215.000 mm，厚度73.000 mm。其结构设计着重于应对复杂载荷与安装偏差，双列滚子配合球面外圈滚道，能够自动补偿轴心偏斜或轴承座变形带来的角度误差。这一特性使轴承在轴弯曲、安装基座不平或受冲击载荷时，仍保持运转平稳，降低附加应力对系统的影响。

负载能力提升方面，E后缀代表内部滚子轮廓与保持架经过优化，接触应力分布更均匀。A后缀则进一步改进内部几何尺寸，增大滚子长度或曲率半径，在相同外形尺寸下提升额定动载荷与静载荷。这种设计有利于延长重载工况下的疲劳寿命，同时维持较低的温升。宽型2系列与中型3系列的组合，使轴承截面高度更高，径向与轴向承载裕度更充分。

材料与工艺上，*H*标记对应NSKHPS™高精密轴承，采用特殊热处理工艺与洁净度更高的轴承钢。这种材料能抑制早期疲劳剥落，提高尺寸稳定性，尤其适用于高速旋转或温度波动较大的场合。C3游隙的设置，为轴承内部热膨胀预留空间，避免因温升导致预紧力过大。外圈带E4油槽与油孔，便于润滑油或润滑脂顺畅进入滚道，减少摩擦热，提升散热效率。商业包装为单个蓝色纸盒，便于存放与安装。

应用与工况方面，该轴承常见于矿山机械、振动筛、破碎机、造纸设备、冶金轧机等需要承受重载与冲击的场合。由于具备自调心能力，也常用于长轴传动系统或容易发生挠曲的轴系。C3游隙和油孔设计，使其在连续运转、中高转速、存在振动或温度小幅升高的环境中，仍能维持稳定的工作间隙。需要注意的是，安装时应确保外圈油孔对准供油通道，避免润滑不良。
