NSK 22320EAKE4C3 *H* 5 轴承

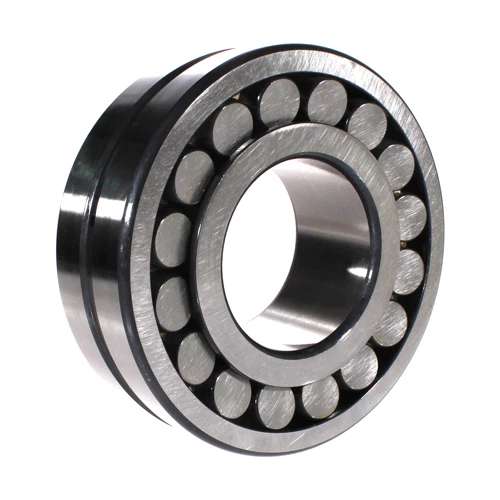

该轴承属于调心滚子轴承类型，结构上具有两列对称的滚子与一个球面外圈滚道，能够自动补偿轴与轴承座之间的角度偏差，适应轴挠曲或安装误差带来的不对中情况。其内圈为锥孔设计，锥度1:12，配合紧定套或退卸套使用，安装时可通过轴向移动调整轴承内部游隙，简化了固定过程，尤其适用于无轴肩的轴颈部位。

在游隙与润滑方面，该轴承配置C3游隙，即大于普通CN游隙。这一设定考虑到轴承在运转中因温度升高导致的内圈膨胀，避免过盈配合后游隙消失引发异常发热。外圈上开有油槽和油孔（代号E4），能够将润滑剂直接导入滚动体与滚道接触区域，改善散热条件，并延长润滑间隔。对于重载、振动或低速摆动工况，这一设计有助于维持油膜稳定。

材料与工艺层面，该轴承标有*H*，代表采用NSKHPS™高性能规格。其套圈与滚动体选用经过特殊冶炼的钢材，配合优化的热处理制度，使材料内部组织均匀，硬度和韧性取得平衡。滚子轮廓经过修形，减小边缘应力集中；保持架通常采用铜合金或钢制强化设计，提升抗冲击能力。整体加工精度受控于严格的几何公差，确保旋转平稳性。

综合来看，这类轴承常应用于矿山机械、破碎机、振动筛、轧钢机、造纸机械以及大型风机等重载、冲击载荷或低中速工况。锥孔结合C3游隙的配置，使其能够适应高速或温差变化较大的环境，同时保持可靠的承载性能。E4油槽油孔则配合集中润滑系统使用，在难以频繁补脂的场合降低维护工作量。虽然不能覆盖所有极端条件，但在典型的重工业传动系统中，该型号的选用具有较高的匹配度。
