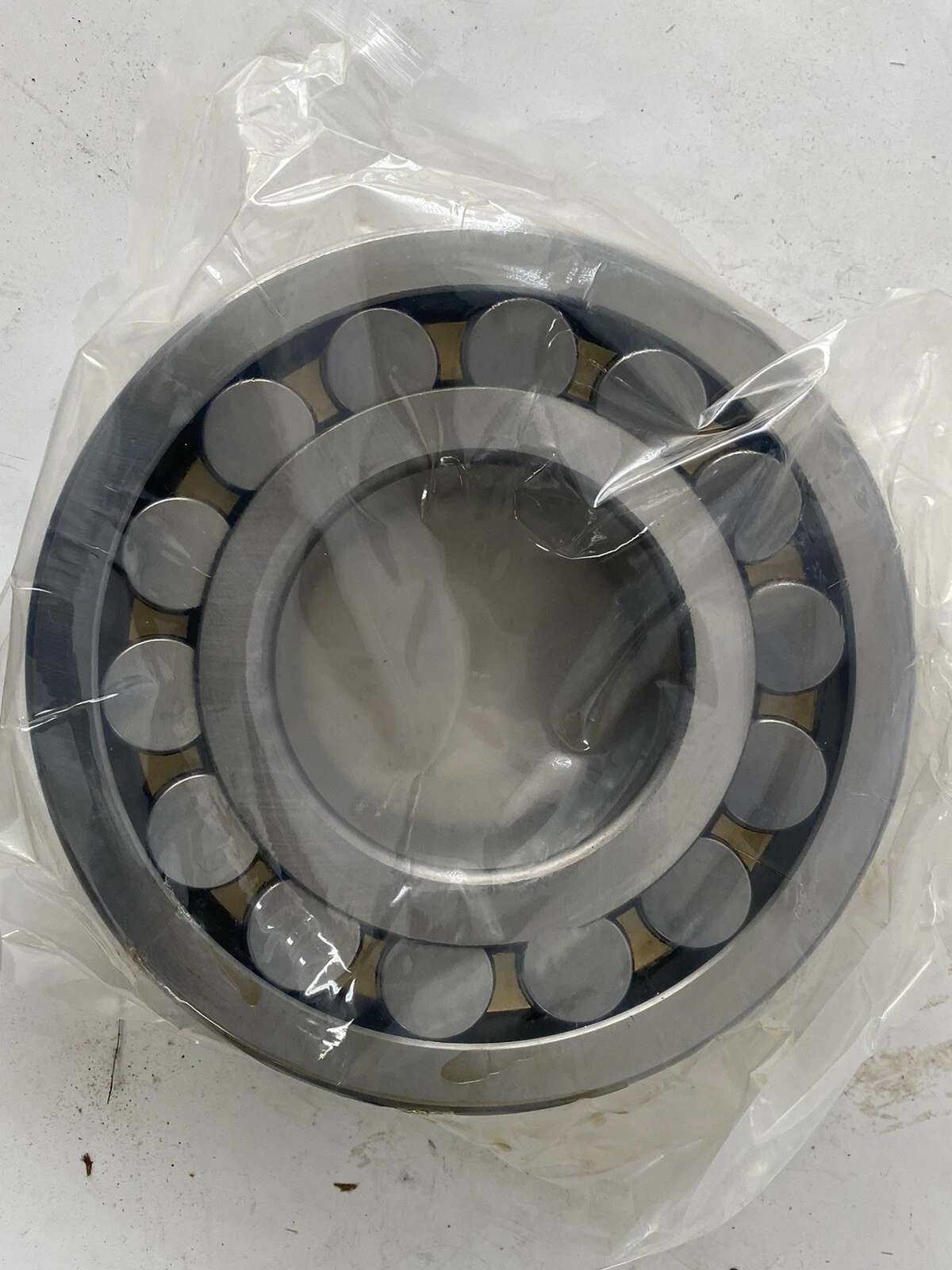

NSK 22322CAME4C3S11 LR 轴承

NSK 22322CAME4C3S11 LR轴承属于调心滚子轴承，内径110mm、外径240mm、厚度80mm，宽度系列2与直径系列3的组合赋予其较强的承载能力。以下从结构设计、保持架与润滑、游隙与耐温特性等方面进行说明。

首先是内部结构设计。该轴承采用CA代号的高承载设计，通过优化滚子轮廓与滚道曲率，使滚子在承受径向和轴向联合载荷时的接触应力分布更均匀。这种结构在重载或冲击载荷工况下能维持稳定的旋转精度，适用于矿山破碎机、重型输送机等设备。

其次是保持架材料与制造工艺。M表示机加工黄铜保持架，黄铜本身具备良好的韧性和抗疲劳性能，机加工工艺使保持架兜孔尺寸一致性较高，滚子运动顺畅。相比冲压钢保持架，黄铜保持架在中高速运转时产生的热量更低，配合适当润滑可延长轴承使用寿命。

第三是润滑与游隙配置。E4表示外圈带油槽和油孔，能引导润滑油脂直接进入滚子与滚道的接触区域，提升润滑效率。C3游隙大于常规CN游隙，适应了因温度升高或配合过盈引起的热膨胀，避免轴承内部卡滞。S11规定最高使用温度达200℃，保障了在高温环境下的运行可靠性。

第四是应用与工况适应性。该轴承的调心能力可补偿轴与轴承座之间的角度偏差及安装误差，适合长轴传动或壳体变形较大的场合，如造纸机械、振动筛、风机等。宽型系列设计进一步增强了承受力矩载荷的能力，满足低速重载或间歇性冲击工况的需求。

在实际选型中，需结合设备转速、润滑方式及安装配合进行综合评估。该轴承通过结构优化、材料选用和参数配置，为工业机械提供了稳定的旋转支撑方案。
