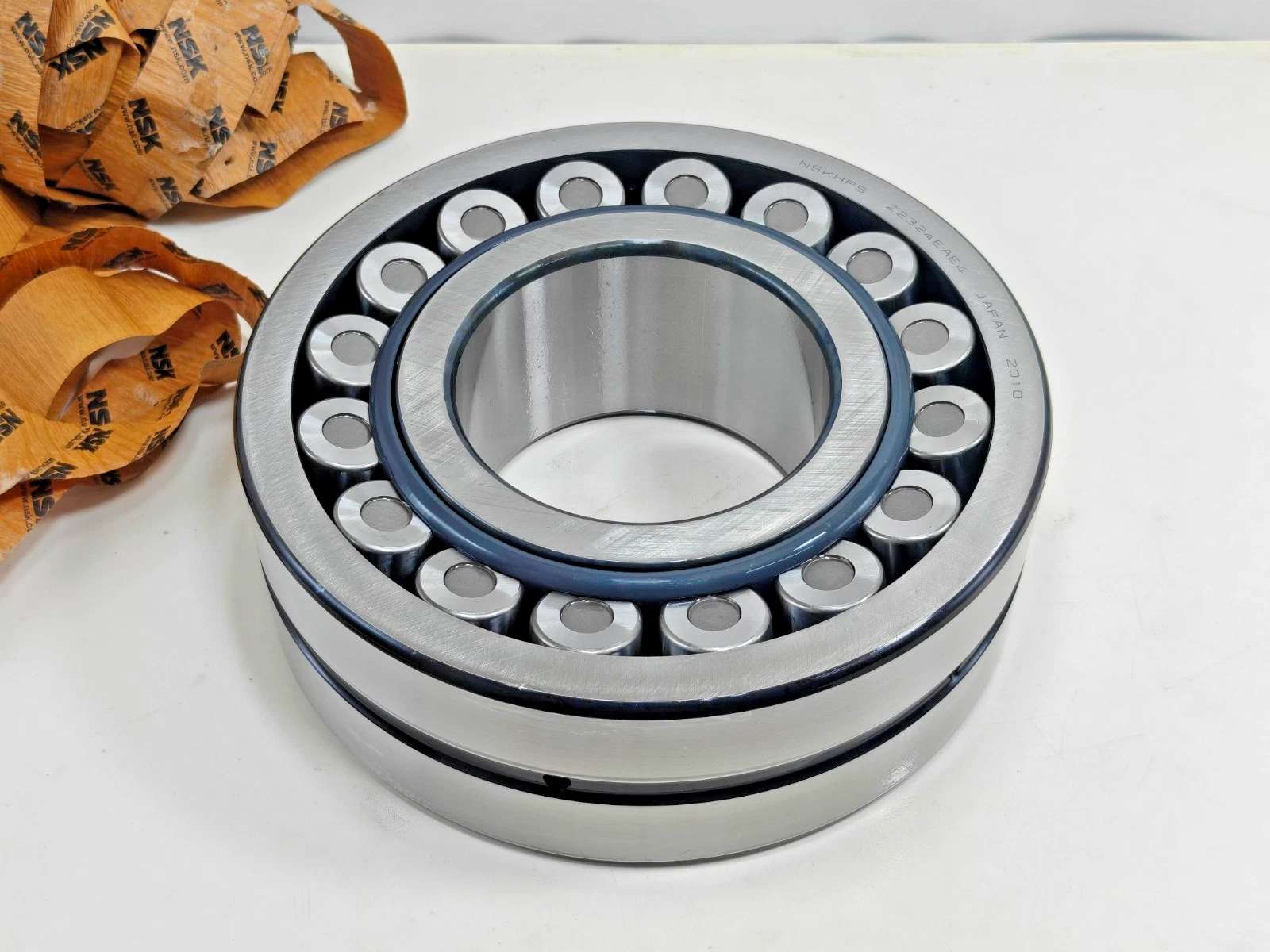

NSK 22324EAE4 轴承

NSK 22324EAE4轴承是一款调心滚子轴承，基本尺寸为内径120毫米、外径260毫米、厚度86毫米。其型号中的“2”表示调心滚子轴承，“2”作为宽度系列代表宽型设计，承载能力较高；“3”作为直径系列表示中型承载系列；“24”对应内径120毫米。后缀“E”表示负载能力提升，“A”为内部设计优化，“E4”代表外圈带有油槽和油孔。

该轴承的核心特性在于其调心性能。双列滚子沿内圈滚道排列，可自动补偿轴与轴承座之间的角度偏差，适应轴挠曲或安装误差。宽型宽度系列和中型直径系列的组合使轴承在径向和轴向承载方面表现均衡。油槽与油孔的设计便于润滑介质直接进入滚动接触区域，有效降低摩擦热量，提升运转的可靠性。

轴承材料选用经真空脱气处理的轴承钢，这种钢材内部杂质含量较低，组织均匀性较好。配合NSK特有的热处理工艺，使套圈和滚动体获得稳定的硬度与韧性，能够承受较高的接触应力。保持架通常采用钢制或铜合金，确保滚子引导顺畅，减少滚动体之间的碰撞。

制造工艺方面，该轴承的滚子经过精密磨削，轮廓与滚道匹配度较高。套圈滚道采用超精加工，表面粗糙度得到控制，减少了启动阶段的摩擦波动。装配过程中施加预载荷检测，确保内部游隙符合标准范围。这些工艺手段共同提升了轴承在连续运转下的尺寸稳定性。

就优点而言，该轴承的负载能力提升设计主要体现在滚子数量或尺寸的优化，使其在相同外形尺寸下能承担更高的冲击载荷。调心功能降低了因轴挠曲导致的内应力集中，延长了轴承的使用周期。外圈油槽油孔则方便与集中润滑系统对接，尤其适用于润滑维护不便的封闭式设备。

在应用与工况方面，该轴承常用于矿山破碎机、振动筛、水泥回转窑、造纸机压榨辊以及冶金轧机等设备。这些场合普遍存在重载、低速或中速运转，并伴随一定程度的振动和冲击。轴承对安装误差的容忍度使其适用于长轴传动系统。此外，在环境温度较高或粉尘较多的工况下，配合适当的密封和润滑方案，轴承仍可保持稳定的工作状态。
