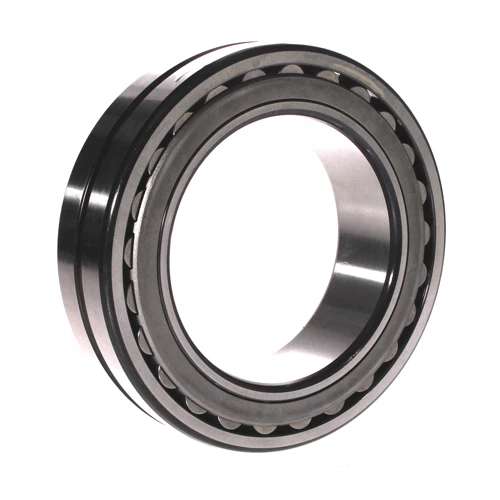

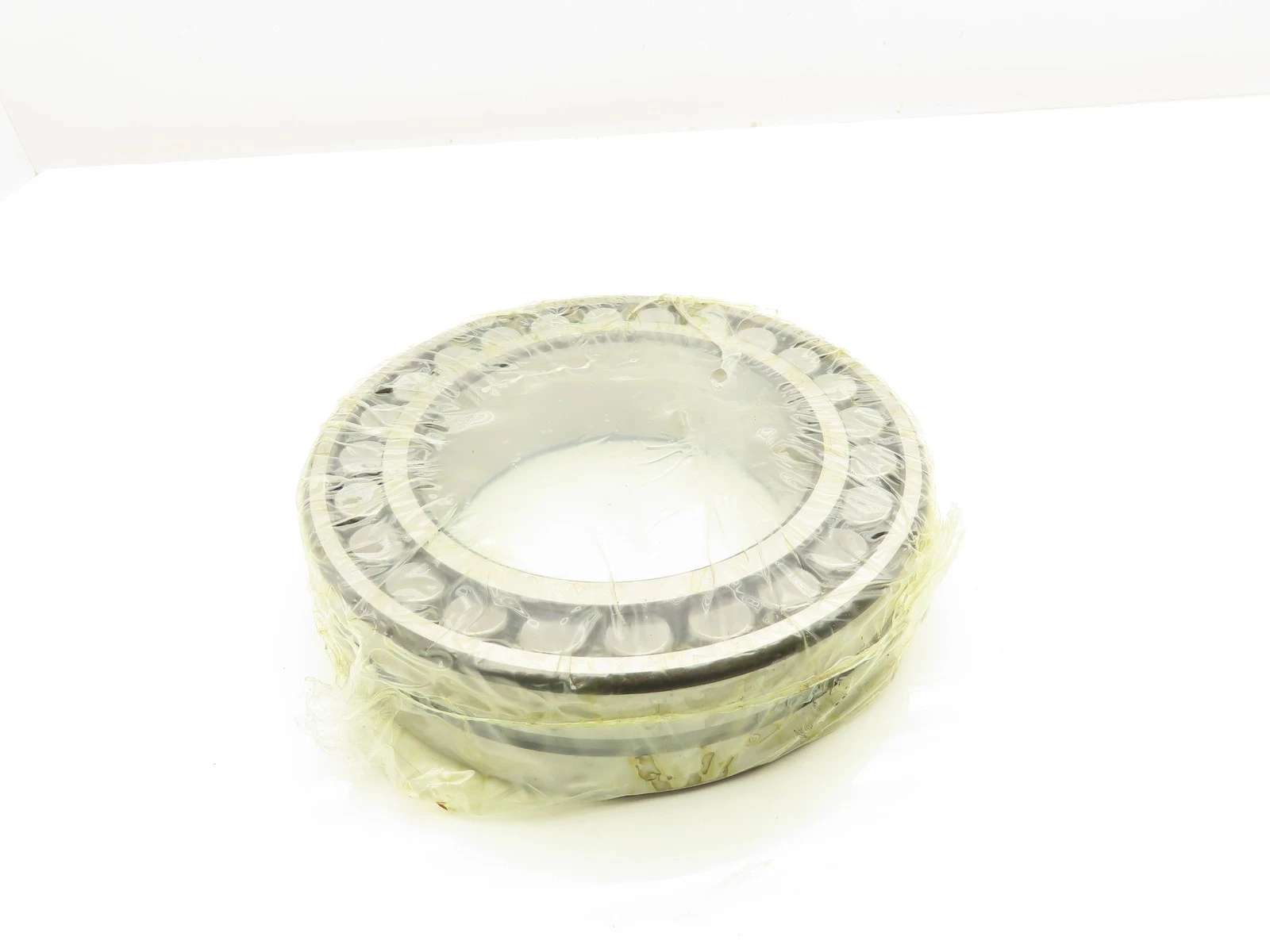

NSK 23022CDKE4 轴承

NSK 23022CDKE4轴承的基本尺寸为内径110.000毫米、外径170.000毫米、厚度45.000毫米，属于调心滚子轴承范畴。该型号通过代号组合明确了其结构特征：2表示调心滚子类型，3代表特宽宽度系列，0对应特轻直径系列，22表示适配110毫米内径。后缀CD、K、E4分别指向结构优化、锥孔设计以及外圈油槽油孔配置。

调心滚子轴承的结构特性是其核心优势。轴承内部装有双列球面滚子，滚子与内圈滚道形成一定的接触角，外圈滚道为球面。这种设计使轴承在承受径向载荷和双向轴向载荷的同时，能够自动补偿轴线角度偏差，适用于轴挠曲变形或安装误差较大的工况。例如在矿山机械、振动筛、造纸设备中，轴常因热膨胀或机架变形产生偏转，调心能力可有效避免内部卡滞和异常磨损。

锥孔设计（代号K）是另一个关键特征。轴承内孔为1:12锥度，通常配合紧定套或退卸套安装于光轴上。这种安装方式便于调整轴承的径向游隙，通过控制紧定套的锁紧程度，能够获得更精确的配合间隙，从而在多变的温度或载荷条件下维持稳定的运转精度。对于高速旋转或存在冲击的工况，锥孔结构还能简化拆装维护，减少对轴颈的损伤。

代号CD是CA型结构的改进版本。在保持CA原有高承载能力的基础上，CD优化了滚子的引导方式与保持架结构，使滚子与滚道的接触应力分布更均匀，同时降低了摩擦力矩。材料方面采用经过洁净处理的轴承钢，配合精密热处理工艺，使套圈和滚子获得均衡的硬度与韧性。这种工艺使轴承在重载、中低速运转时表现出更好的抗疲劳性能，尤其适用于连续作业的输送系统或矿山破碎设备。

E4后缀表示外圈带有油槽和油孔。这一设计针对强制润滑或油浴润滑场景，润滑油可通过外圈上的油槽均匀进入轴承内部，改善滚子与滚道之间的润滑效果，同时带走部分热量。在冶金轧机、锻压设备等高温或高污染环境中，E4配置有助于延长维护周期，提升润滑可靠性。

综合来看，此款轴承的应用范围集中在需要承受重载荷、存在一定对中误差以及要求可靠润滑的工况，例如矿山提升机、水泥辊压机、风力发电机齿轮箱等。安装时需注意配合紧定套合理调整游隙，并根据运行温度选择合适的润滑剂。
