NSK 23220CAME4C3S11 *H* 5 轴承

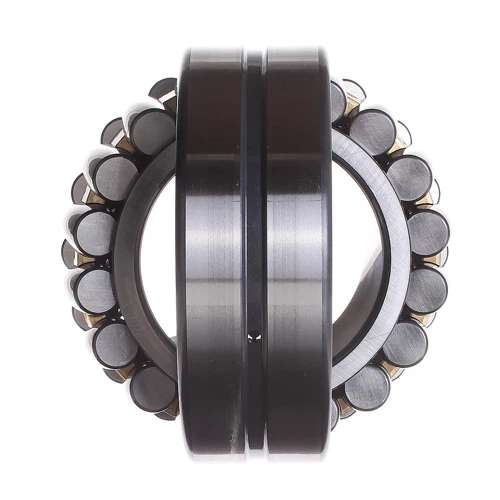

NSK 23220CAME4C3S11 *H* 5 是一款调心滚子轴承，内径100mm，外径180mm，厚度60.3mm。该轴承属于特宽3系列与轻型2直径系列的组合，在承载能力与运转灵活性之间取得平衡。以下从结构设计、保持架材料、润滑散热和游隙温度四个方面进行说明。

内部结构采用CA高承载设计。滚子与滚道接触曲线经过优化，使载荷分布更均匀，减少边缘应力集中。这种设计能适应较大的径向载荷和双向轴向载荷，适合重载或存在冲击的工况。CA结构还提升了轴承的调心性能，可补偿轴与轴承座之间的角度偏差或轴的弯曲变形。

保持架选用铜合金材料（代号M）。铜合金具有较高的机械强度和良好的耐磨损性，在高温或频繁启动停止的条件下仍能保持尺寸稳定性。与普通钢保持架相比，铜合金对滚动体的引导更平稳，有助于降低运行噪声，并延长保持架自身的使用寿命。该保持架适用于中高速旋转以及振动较大的场合。

外圈上设计有油槽和油孔（代号E4），便于润滑油直接注入滚道与滚子接触区域。这一结构改善了润滑效率，减少因润滑不足导致的温升。同时润滑油在油槽中循环流动，可以带走部分摩擦热，帮助轴承在较高转速或连续运转时维持稳定的工作温度。配合脂润滑时可选择合适稠度的润滑脂，油孔可作为补充注脂的通道。

游隙等级为C3，其值大于普通CN游隙。当轴承内外圈温差较大或轴与外壳的热膨胀量不同时，C3游隙能够预留足够的空间，避免内部卡滞。配合S11后缀所标注的最高使用温度200℃，说明该轴承在持续高温环境中仍能保持可靠的配合间隙。这一组合适用于烘干设备、轧机辊颈、大型风机等热源较高或存在温升的工况。

NSK HPS（High Performance Series）工艺通过特殊热处理和表面强化技术，提升滚动接触面的抗疲劳能力。材料内部残余应力分布经过控制，使轴承在重载下具有更稳定的尺寸变化。整体而言，23220CAME4C3S11 *H* 5 在重载、高温、中速旋转且需要自动调心的设备中表现良好，例如矿山机械、水泥回转窑、钢铁连铸设备等。
