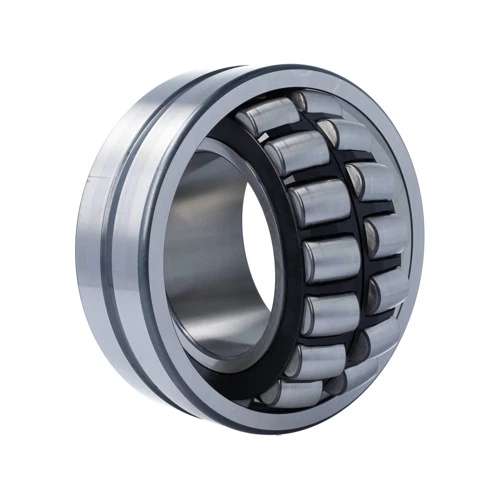

NSK 23220CKE4S11 轴承

NSK 23220CKE4S11轴承是一款调心滚子轴承，内径100.000 mm、外径180.000 mm、厚度60.300 mm。该型号的宽度系列为特宽3系列，相比常规2系列具有更宽的滚动体排布，能够承受更高的径向载荷与轴向载荷，特别适用于重载且存在一定对中误差的工况。直径系列采用轻型2系列，在保证承载能力的同时维持了合理的尺寸重量比，使轴承在高速或中等转速下仍能稳定运行。

轴承内圈设计为锥孔，锥度1:12。锥孔结构允许通过轴向移动内圈来调整轴承内部的径向游隙，进而优化载荷分布与旋转精度。这种设计在安装时配合紧定套或退卸套使用，能够简化轴系的装配与维护过程，尤其适用于轴肩定位不便或需要频繁调整游隙的场景。

保持架采用两件式压制钢保持架，代号C。钢制保持架具有较高的强度与耐热性，能够承受频繁启动、冲击载荷或振动工况下的保持架应力。外圈上加工有油槽与油孔（代号E4），便于润滑介质直接进入滚动体与滚道接触区域，提升润滑效率并降低温升。轴承的最高使用温度上限为200℃（代号S11），表明其采用了经过特殊热处理的材料与配合间隙设计，能在高温环境中保持尺寸稳定性和疲劳寿命。

在材料与工艺方面，该轴承内圈、外圈及滚动体通常选用经过真空脱气处理的渗碳钢或高碳铬轴承钢，通过控制淬火与回火工艺获得均匀的硬度层。滚道与滚动体表面经精密磨削，接触疲劳强度得到提升。这些措施使轴承在矿山机械、冶金设备、造纸机械、大型风机等重载低速或中速工况中表现出较长的服役周期。同时，锥孔与油槽设计也适用于振动筛、输送机等需要频繁启停或受冲击载荷的场合。总体而言，该型号兼顾了调心性能、承载能力与高温适应性，是重载且存在轴挠曲或对中误差的旋转系统的常见选择。
