NSK 23224CAME4C3S11 LR *H* 5 轴承

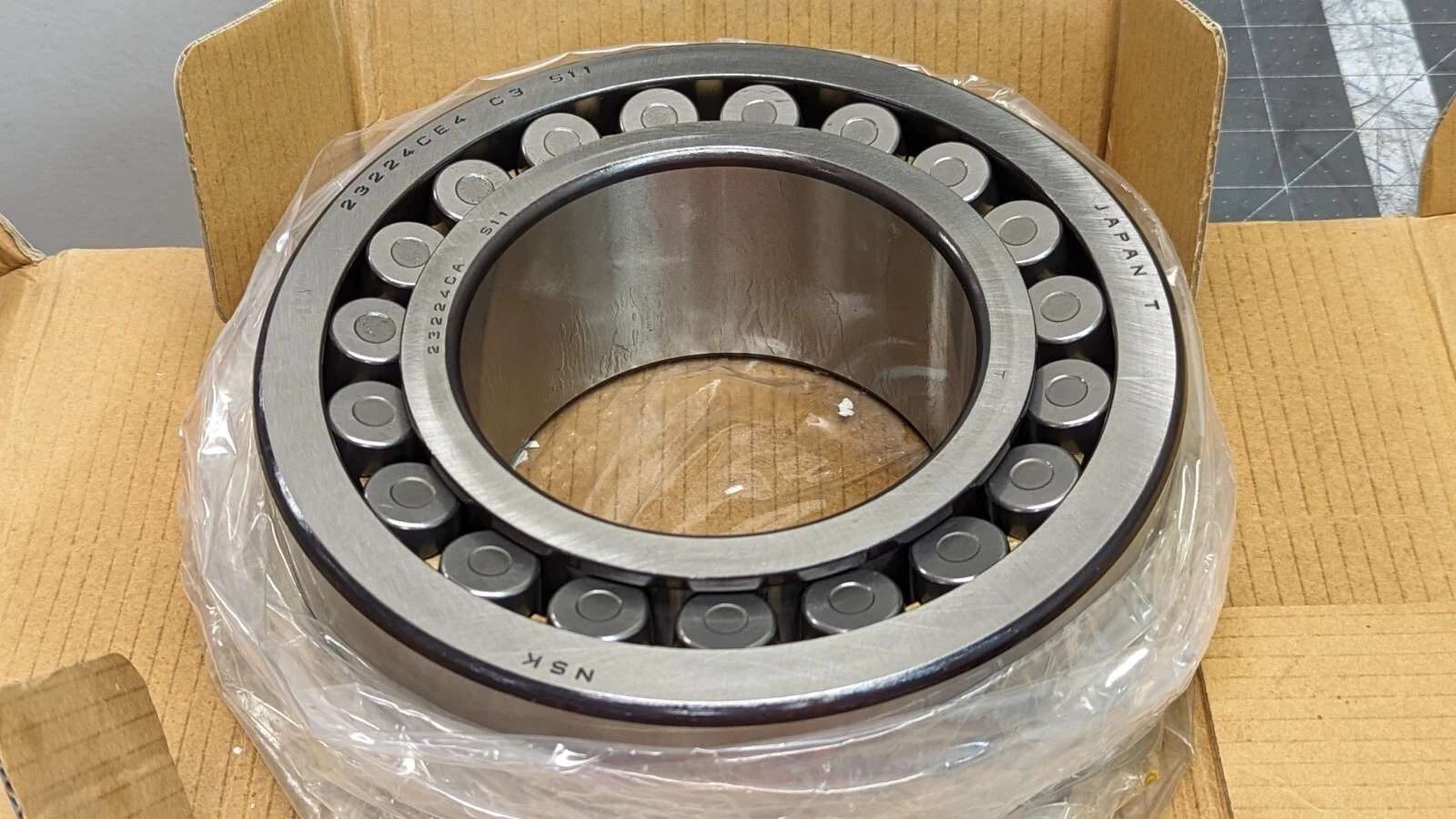

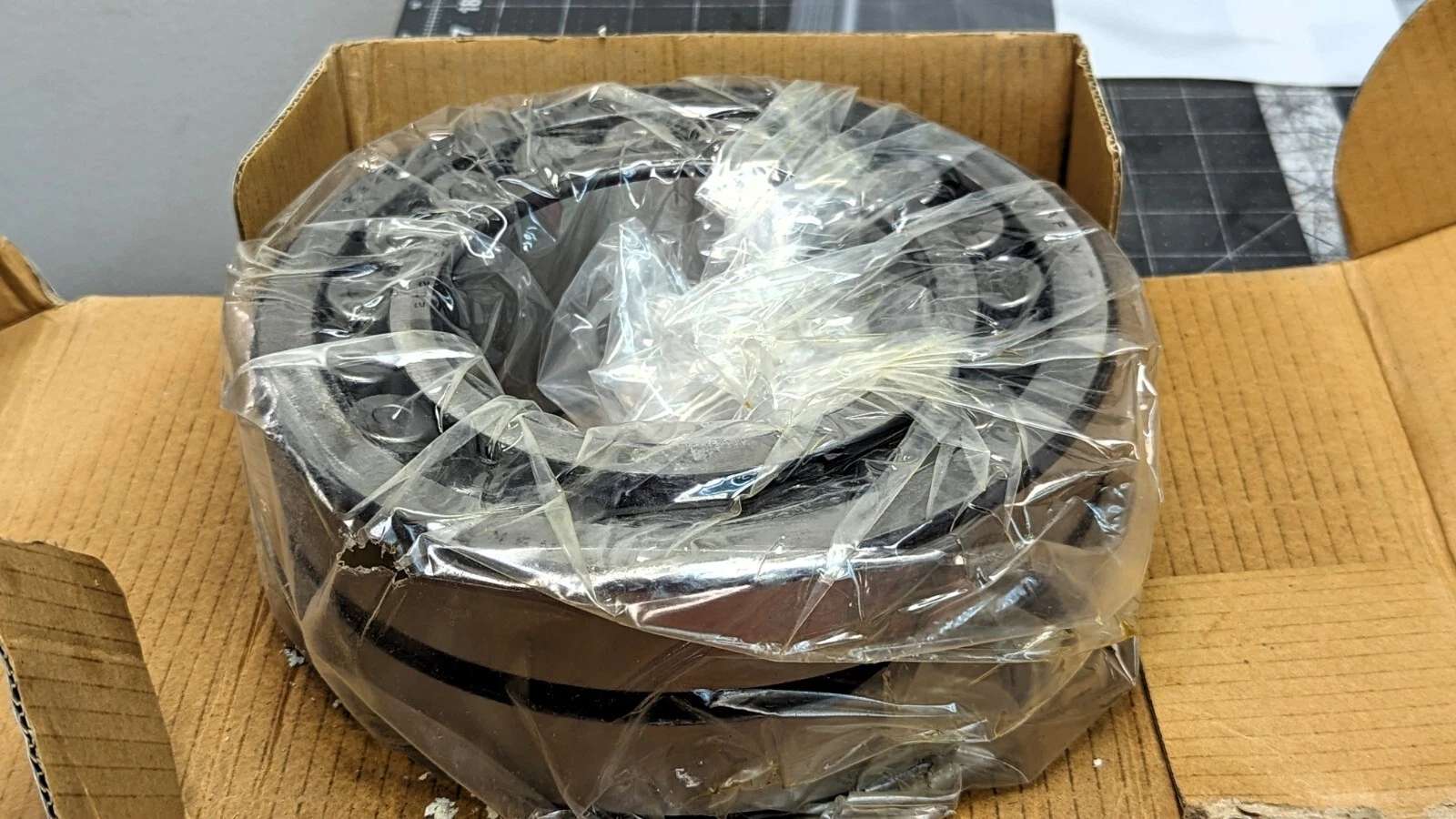

NSK 23224CAME4C3S11 LR *H* 5 轴承是一款调心滚子轴承，基本尺寸为内径120.000 mm、外径215.000 mm、厚度76.000 mm，属于特宽3系列与轻型2系列的组合。这种宽度与直径的搭配，使轴承在承受较大径向载荷的同时，能够容纳一定的轴向载荷，常见于对承载能力与安装空间均有要求的机械设备中。

该轴承采用CA内部结构，即高承载设计。这种结构通过优化滚子与滚道的接触几何，提升了载荷分布均匀性，从而在相同外形尺寸下获得更高的额定动载荷。配合M铜合金保持架，铜材质具有良好的耐磨性与导热性，能够在高转速或冲击工况下维持保持架的稳定性，减少因保持架变形导致的故障风险。

E4后缀表示外圈带有油槽和油孔，这为轴承的润滑提供了直接通道。润滑脂或润滑油可通过外圈油孔进入滚道区域，提升润滑效率，尤其适用于需要定期补脂或油润滑的系统。C3游隙意味着轴承内部间隙大于普通CN级，可适应因温度变化引起的轴与外壳相对膨胀，减少热态下抱死或预紧过大的问题。S11最高使用温度200℃的设定，表明该轴承在高温环境中仍能保持尺寸稳定性与润滑剂的有效性，常见于冶金、矿山、造纸等高温重载工况。

综合来看，23224CAME4C3S11的设计注重重载、高温及频繁润滑的场景。其调心特性允许内圈与外圈之间存在一定角度偏差，可补偿轴挠曲或安装误差，适合用于振动筛、破碎机、齿轮箱等对自动调心有需求的设备中。需要注意的是，具体选型应结合实际转速、润滑方式及振动等级进行校核，以确保运行可靠性。
