NSK 23968CAMKE4C3S11 P2*H* 5 轴承

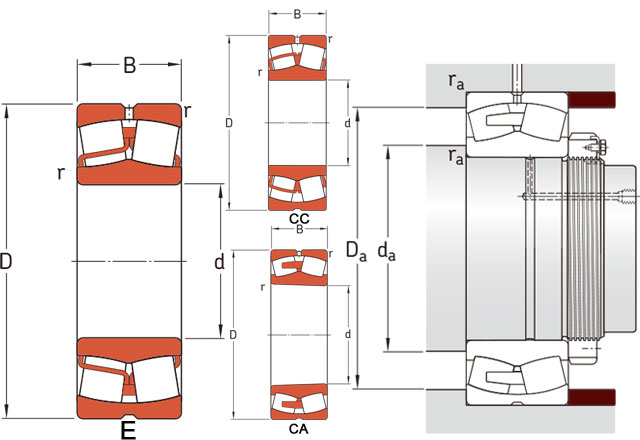

NSK 23968CAMKE4C3S11 P2*H* 5轴承属于调心滚子轴承，内径340mm、外径460mm、厚度90mm，宽度系列为特宽3系列，直径系列为超轻9系列。该轴承的代号中包含多项设计特征，以下从内部结构、材料工艺、安装与润滑、适用工况等角度进行说明。

### 高承载内部结构与优化滚子轮廓

轴承采用CA内部结构代号，代表高承载设计。这种结构通过优化滚子与滚道的接触轮廓，使载荷在滚子长度方向上分布更均匀，降低边缘应力集中。配合特宽3系列带来的更大轴向承载能力，轴承在承受较大径向载荷和一定轴向载荷时，具备较长的疲劳寿命。调心滚子轴承自身具备自动调心功能，可补偿轴与轴承座之间的角度偏差或轴的弯曲变形，减少因对中不良引起的非正常磨损。

### 机加工黄铜保持架与耐高温特性

保持架材料为机加工黄铜（代号M），相比冲压钢保持架，机加工黄铜保持架具有更高的强度和耐磨性，在高速或冲击载荷工况下保持架变形风险更低，同时黄铜材质对润滑油的吸附性较好，有助于形成稳定油膜。轴承后缀S11表示最高使用温度可达200℃，这要求保持架材料、密封件（如有）及润滑脂（需选用相应高温脂）均能长期耐受高温。黄铜保持架在高温下仍能维持良好的尺寸稳定性，配合C3游隙，可容纳因温度升高引起的轴与轴承座的热膨胀，避免卡死。

### 锥孔设计与安装调整便利性

轴承内孔为锥孔（代号K），锥度1:12，适用于安装在锥形轴颈或紧定套上。锥孔设计允许通过调整轴承在轴上的轴向位置来微调径向游隙，从而适应不同的配合预紧需求。在安装时，采用锁紧螺母或安装工具使轴承沿锥面移动，可以有效控制游隙，这对于重载或高速工况下的轴承工作间隙优化尤为重要。此外，锥孔结构使安装和拆卸相对方便，便于维护更换。

### 外圈油槽油孔与C3游隙匹配

轴承外圈带油槽和油孔（代号E4），可向轴承内部直接供给润滑介质，确保滚子与滚道接触区域得到充分润滑，尤其适用于外部循环润滑系统或需要定期补充润滑脂的场合。C3游隙大于普通CN游隙，允许轴与轴承座在温差较大或重载下产生更大的热膨胀量而不致引起内部过紧。结合S11耐高温能力，该轴承在冶金、造纸、矿山机械等存在高温、重载、振动和冲击的工况下，能够稳定运行。同时，其超轻9系列直径系列有助于减轻整体重量，适用于对轻量化有要求的设备设计。
