NSK 24022CE4C3S11 5 轴承

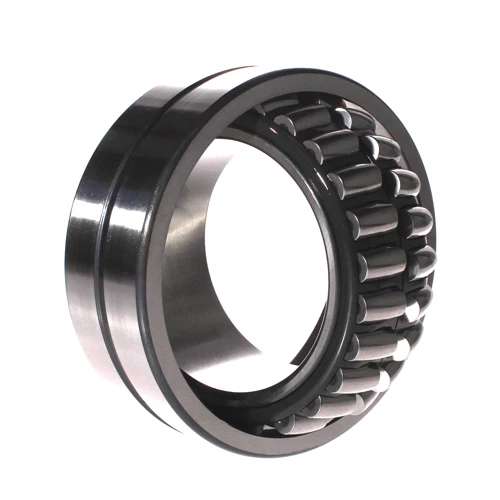

NSK 24022CE4C3S11 5 是一款调心滚子轴承，基本尺寸为内径110毫米、外径170毫米、厚度60毫米。其结构设计侧重承受重载与适应复杂工况，这里从几个关键方面进行说明。

调心性能与安装适应性：

该轴承属于调心滚子轴承，滚子呈鼓形，外圈滚道为球面。这种结构允许内圈相对于外圈产生一定角度的倾斜，从而补偿轴挠曲、轴承座不同心或安装误差。在机械设备运行中，轴受热伸长或机架变形时，调心特性可以避免内部载荷集中，减少异常磨损。这对于长轴传动系统或存在振动、冲击的场合较为实用。

宽系列与承载能力：

宽度系列为特宽4系列，相比常规3系列，其宽度更大（60毫米），使轴承拥有更长的滚子列数和更大的滚子直径。配合特轻0系列外径（170毫米），该轴承在相对紧凑的径向空间内，提供了较高的径向和轴向承载能力。特宽设计增强了滚动体与滚道的接触面积，在重载或冲击载荷下，应力分布更均匀，有助于延长疲劳寿命。同时，由于轴向承载能力提升，该轴承适合用于需要同时承受较大轴向力的场合，比如减速器、轧机辊颈等。

润滑与散热设计：

外圈带有油槽和油孔（代号E4），允许润滑油或润滑脂直接通过外圈进入轴承内部，形成有效润滑通道。在高温或高速工况下，油槽可以引导润滑剂均匀分布，并带走摩擦热量。这一设计减少了因润滑不足导致的温升问题，对于需要连续运行或环境温度较高的设备，定期加注润滑脂时油脂能够顺畅进入滚动体与保持架间隙。

游隙与耐温特性：

C3游隙大于标准CN游隙，适用于内圈与外圈温差较大或需要过盈配合的场合。例如，当轴承安装后因轴颈膨胀导致游隙减小时，C3游隙可以维持合适的内部间隙，防止卡死。S11等级表示最高使用温度可达200摄氏度，其材料与热处理工艺经过针对性调整，使得在高温环境下仍能保持尺寸稳定性与硬度。两件式压制钢保持架（C代号）具有较好的强度与韧性，在高速或振动工况下不易断裂。

综合来看，这款轴承在需要补偿轴对中误差、承受复合载荷、并面对中等以上温度条件时，具备相应的结构优势。常见应用包括矿山机械的振动筛、造纸机械的压光辊、以及大型鼓风机与压缩机的主轴支撑。
