电流通过滚动轴承的损伤机理与绝缘轴承选型要点

在电机、发电机及轨道车辆等设备中，滚动轴承可能承受电流通过。电流一旦穿过轴承，滚道与滚动体表面便可能产生损伤，进而导致设备提前失效，并带来维修与停机损失。在设计阶段选用电流绝缘轴承，是降低维护成本、提升设备可用性的可行措施。

电流损伤的典型表现是滚道表面出现沿旋转方向的波纹状痕迹，即“搓板纹”。扫描电镜观察可见滚道上分布着密集的熔融凹坑与微米级焊接珠，表明电流在接触微峰间发生放电，瞬间熔化相邻表面；在混合摩擦区，金属接触面还会短暂熔合后被旋转破坏。若电流持续存在，这种熔化与凝固过程会反复发生。多数轴承失效由搓板纹引起：滚动体经过较大凹坑时产生径向位移，回摆过程中润滑油膜变薄，该区域放电增多，形成自持过程，最终波及整个滚道圆周，振动加剧并导致失效。

评估电流危险程度时，电流密度是现场可参考的判据，即有效电流除以滚动体与内外圈接触总面积。按现有认识，电流密度低于约0.1Aeff/mm²时无搓板纹风险，达到或超过1Aeff/mm²则可能引发该类损伤。电流还会加速润滑剂氧化，基础油与添加剂出现裂化，润滑性能下降，铁颗粒浓度升高，可能引起轴承过热。

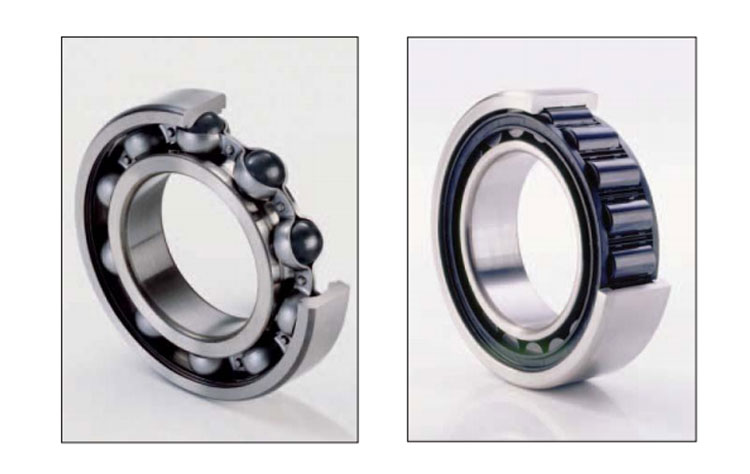

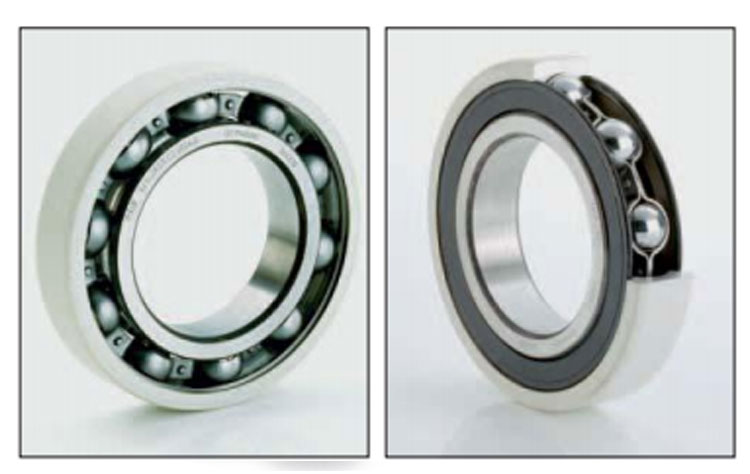

绝缘方案主要有两类。陶瓷涂层轴承采用等离子喷涂在套圈表面形成氧化陶瓷层，经封孔和磨削至尺寸，外形尺寸符合DIN 616（ISO 15），可与标准轴承互换。涂层出厂经全检，介电强度至少为1000VDC（J20AA、J20C）或500VDC（J20B）。室温下涂层直流电阻通常为1至10GOhm，随温度升高呈指数下降，约每10K降低40%至50%，但在60℃甚至80℃工作温度下仍保持数MOhm。按欧姆定律，1000V电压下产生的电流明显低于1mA。交流条件下绝缘层呈电容特性，涂层轴承电容通常为2至20nF，50Hz时容抗约0.15至1.5MOhm，频率升高后进一步降低，但仍明显高于非绝缘轴承在1V以上时很低电阻的水平。混合轴承采用陶瓷滚动体与轴承钢套圈，直流电阻在GOhm范围，电容约40pF，约为涂层轴承的百分之一，具有更高耐电流能力、更低摩擦与更长润滑脂寿命，小尺寸规格可能更具成本优势。

选型时需区分电压类型：轴电压沿轴形成经两端轴承与壳体闭合的环流，常源于磁通不对称，绝缘一端轴承即可中断回路；轴与壳体之间的电压则使两端轴承电流同向，多与变流器共模电压有关，可能需要两端绝缘。具体绝缘方式还需结合电压的时间特性、轴承尺寸与运行温度确定。实际案例中，变频供电三相电机可在通风端安装涂层深沟球轴承、驱动端用普通轴承；轨道车辆轴箱采用涂层圆锥滚子轴承，牵引电机则组合使用涂层深沟球轴承与圆柱滚子轴承。建议结合工况咨询技术人员，选择适宜且经济的方案。
