深沟球轴承选型与计算
使用本网页可进行单个深沟球轴承的设计与查询。软件中设计计算方法以及各参数选择均参照国家标准，程序界面清晰、使用方便。
参考资料
计算参考：滚动轴承设计滚动轴承的选择与计算

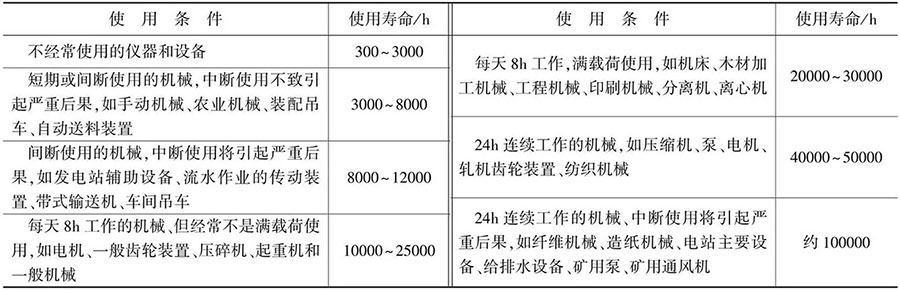

一、输入设计参数（各种机械所需轴承使用寿命推荐值）
径向力 Fᵣ
N
轴向力 Fₐ
N
轴颈直径 d
mm
转速 n
r/min
要求寿命 Lₕ'
h
工作温度 T
°C
Fᵣ、Fₐ分别为轴承所受径向、轴向载荷
轴颈直径 d，即轴承内径
工作温度 T 根据实际工况选择
要求寿命 Lₕ'、转速 n 请按需填写
二、选择轴承型号（搜索后，点击选择）
外径 D
mm
宽度 B
mm
不填写，直接查找，即查询内径 {{design.d}} mm 的轴承
列表仅显示 20 条，未找到想要的轴承，请详细搜索
| 型号 | 内径 | 外径 | 厚度 | Cr | C0r | 转速 |
| {{item.ModelNumber}} | {{item.N_1}} | {{item.N_2}} | {{item.N_3}} | {{item.Cr}} | {{item.C0r}} | {{item.LimitSpeed}} |
三、当量动载荷 P 与基本额定动载荷 C 计算（冲击载荷系数 fₚ 请根据提示填写）
温度因数 fₜ
寿命因数 fₕ
速度因数 fₙ

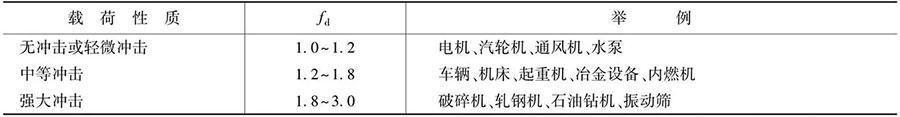

冲击载荷系数 fₚ

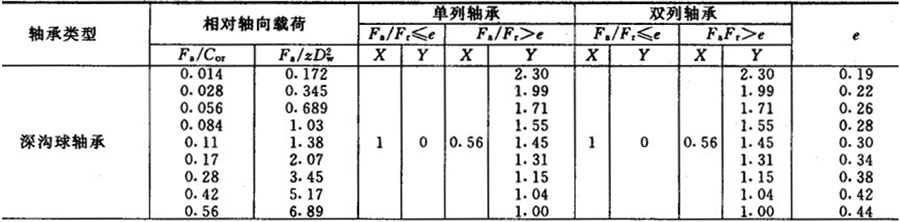

径向载荷系数 X
轴向载荷系数 Y
判断系数 e
当量动载荷P
N
基本额定动载荷计算值 C
点击上面的【计算】按钮，即可计算相应值。
C 小于 Cr，所选轴承满足要求！
所选轴承不满足要求！建议参照 C 重新选择轴承

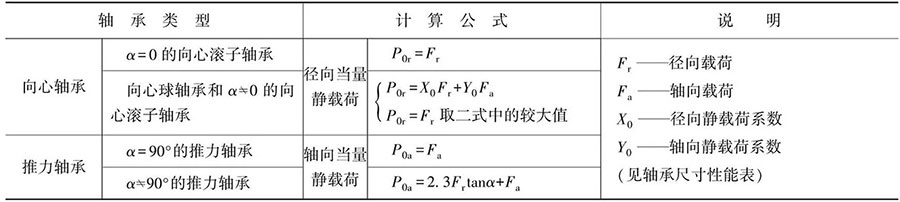

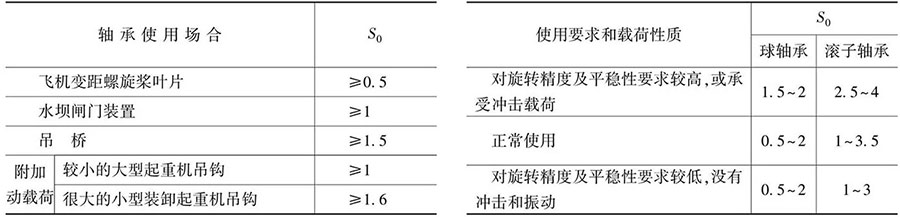

四、校核额定静载荷（安全因数 S₀ 请根据提示填写，左表为静止轴承，右表为旋转轴承）
基本额定静载荷计算值 C₀
点击上面的【计算】按钮，即可计算相应值。
C₀ 小于 C₀r，所选轴承满足要求！
所选轴承不满足要求！建议参照 C 重新选择轴承
五、校核额定寿命（计算公式：Lₕ = (10⁶/60n)(fₜC/P)ᵋ、L₁₀ = (fₜC/P)ᵋ）
计算寿命 Lₕ
h
计算寿命 L₁₀
10⁶ 转
Lh' 小于 Lh，所选轴承满足要求！
所选轴承不满足要求！建议重新选择轴承
