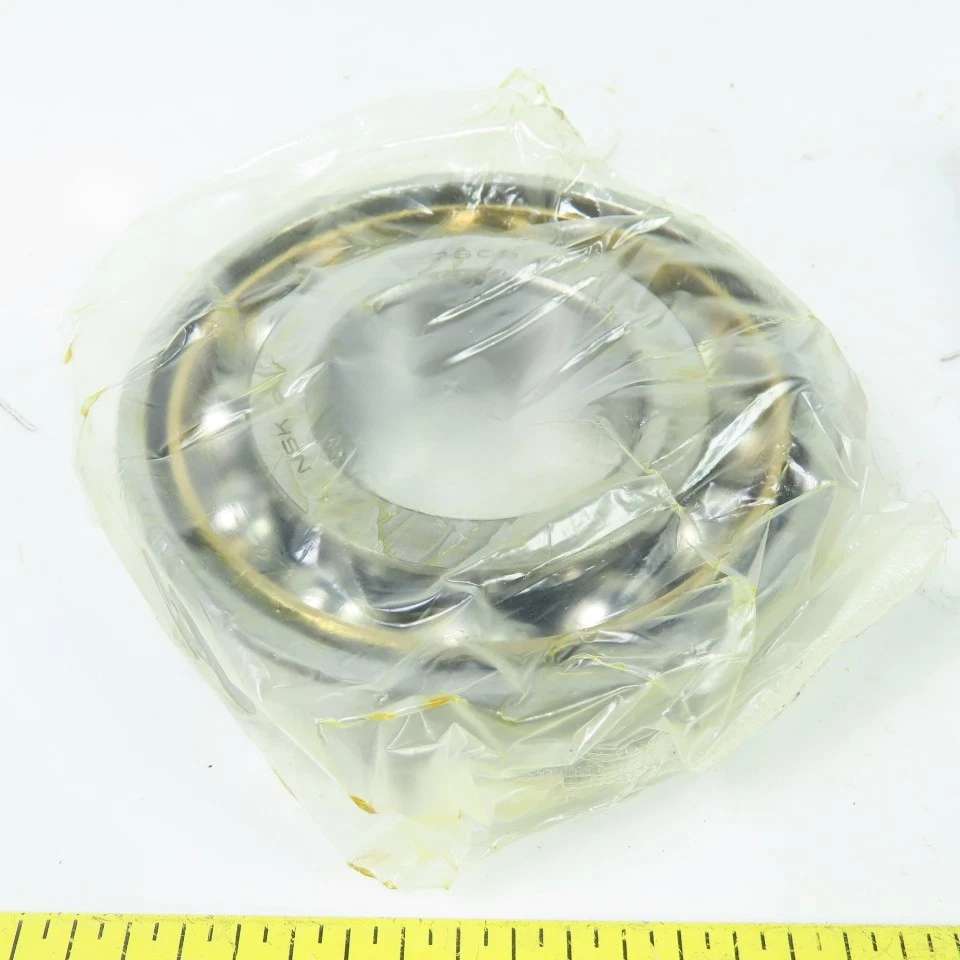

NSK 7309BDBC3 轴承

NSK 7309BDBC3轴承属于角接触球轴承系列，内径45毫米，外径100毫米，厚度50毫米。单列角接触球轴承的宽度为25毫米，该型号以双列背靠背形式组合，整体厚度达到50毫米。接触角为40度，相比25度或30度接触角，能够承受更大的轴向载荷。C3游隙的设计使轴承在温度升高或配合过盈量较大时，仍能保持稳定的内部游隙，适合转速较高或载荷波动明显的场合。

该轴承采用优质轴承钢制造，套圈和滚动体经过热处理与精密磨削，滚动表面粗糙度控制良好。保持架结构稳固，能够均匀引导球体运动，减少摩擦生热。背靠背配对方式（DB）使两个轴承的载荷作用线向外扩散，刚性较高，适用于需要承受双向轴向载荷或存在倾覆力矩的轴系。与面对面或串联配对相比，背靠背配置在承受弯矩时，支撑跨度更大，轴系定位更可靠。

在工艺方面，轴承内外圈沟道经过超精加工，球体尺寸和圆度等级较高，运转时振动和噪声水平较低。C3游隙的设定考虑了铝合金壳体或空心轴等不同材料热膨胀系数的差异，便于在温度变化环境下维持正常工作间隙。该轴承的极限转速与润滑方式密切相关，脂润滑和油润滑时性能表现有所不同，使用时应根据实际工况调整转速范围。

从应用角度看，7309BDBC3常用于机床主轴、液压泵、齿轮箱、电机等对旋转精度和刚性有要求的设备。在机床主轴中，背靠背双列配置能够抵抗切削力产生的径向和轴向复合载荷，保证加工表面质量。在液压泵或齿轮箱中，该轴承能够适应短时间过载和冲击载荷，延长设备维护周期。由于接触角较大，轴向承载能力突出，也适用于立式或倾斜安装的转轴系统。

该型号的日常维护成本相对合理，安装时需注意配对标记方向，不可随意互换单列轴承。良好的润滑和密封条件能够发挥其预期寿命。整体而言，这是一款兼顾承载能力与运转稳定性的双列角接触球轴承，适合多种工业设备选用。
