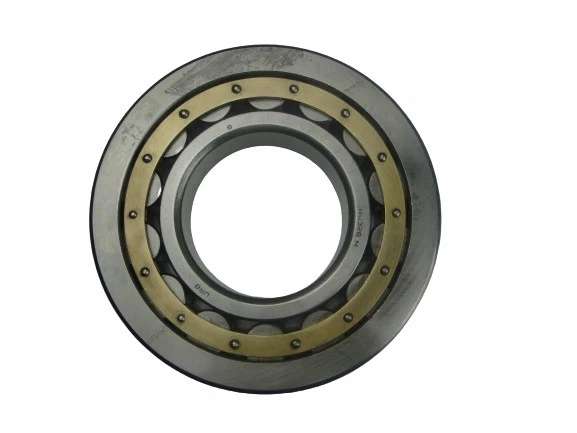

NSK NU330WC3-LR 轴承

NSK NU330WC3-LR轴承属于大型单列圆柱滚子轴承，内径150mm、外径320mm、厚度65mm，整体尺寸适应重载旋转场合。其核心结构为NU型设计：外圈带有双挡边，内圈无挡边且可以分离，这使得内圈与滚子组件能够独立安装或拆卸，方便维护和轴系调整。尺寸系列03属于正常宽度搭配稍大外径，能够承受较高的径向载荷。

保持架采用钢板冲压冠形结构，代号W。这种保持架由冷轧钢板经多道冲压成型，表面经过磷化或黑色氧化处理，具备良好的韧性和抗变形能力。冲压工艺保证了保持架兜孔尺寸的一致性，减少滚子运转时的摩擦扭矩，同时降低高速旋转下的噪声。冠形设计有利于润滑油脂流动，延长轴承的工作寿命。

轴承游隙设定为C3，即大于普通CN游隙。这一选择考虑了热膨胀因素：在设备启动或负载变化时，轴与轴承座会产生温差，C3游隙为内圈和外圈预留了足够的轴向和径向补偿空间，避免因热胀卡死或预紧过度。该轴承适用于转速较高、温度变化频繁或者配合较紧的轴系工况。

材料方面，内外圈及滚子采用高碳铬轴承钢，经过整体淬火和低温回火处理，获得均匀的硬度和良好的耐磨性。磨削工艺控制各挡边的平行度与滚道粗糙度，确保滚子与滚道接触的平稳性。圆柱滚子轴承自身承载能力较强，径向载荷能力优于同尺寸球轴承，而NU型允许轴在轴向自由伸缩，适合用作自由端轴承位置。

典型应用包括大型电机、轧机、泵类、鼓风机、减速机以及机床主轴等设备。在上述工况中，轴承主要承受纯径向载荷，且需要适应轴因热膨胀而产生的轴向位移。C3游隙和钢板保持架的组合，使该轴承在中等转速、重负载以及温度波动环境下保持可靠运行。需要注意的是，该轴承不适用于承受轴向载荷，安装时应确保外圈轴向固定，内圈与轴配合适当紧度。
