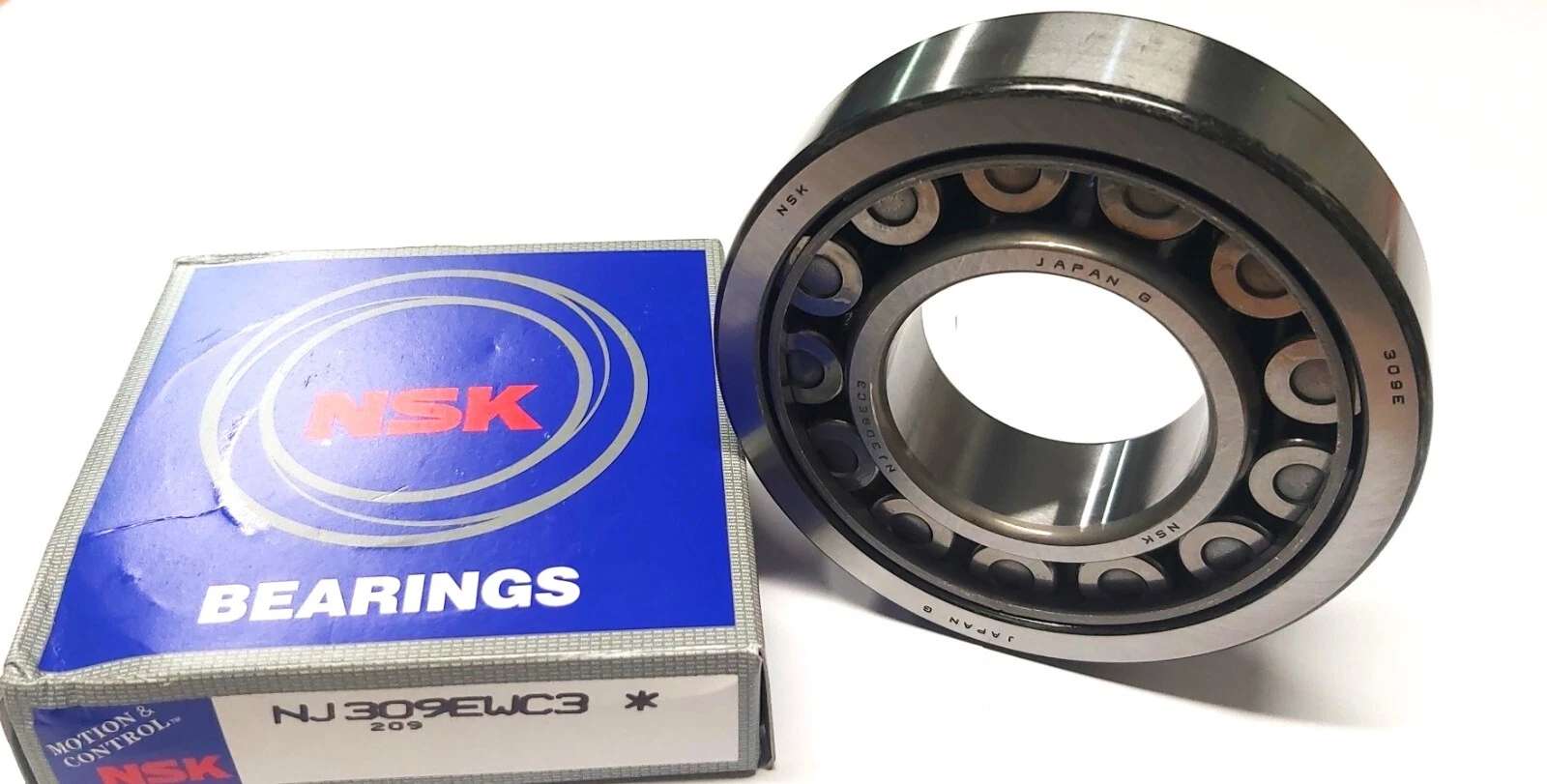

NSK NJ309 轴承

NSK NJ309轴承为单列圆柱滚子轴承，外圈两侧带挡边，内圈一侧带挡边，另一侧可分离。这种结构使内圈与滚子、保持架组件能够单独拆装，便于轴承的安装与维护，尤其适用于需要频繁检修或轴系需轴向定位的场合。

该轴承采用03尺寸系列，内径45毫米，外径100毫米，厚度25毫米，属于中等截面尺寸。其滚动体与滚道呈线接触，径向承载能力显著高于同尺寸的球轴承。外圈挡边引导滚子轴向运动，内圈挡边则承受单向轴向载荷。轴承在设计上允许内圈相对外圈沿轴向微动，可补偿轴的热膨胀或安装误差，避免因轴向卡滞引起的额外应力。

材料方面，轴承套圈与滚动体选用高碳铬轴承钢，经淬火与低温回火处理，获得均匀的马氏体组织与稳定的尺寸精度。保持架通常采用冲压钢保持架或铜合金保持架，兼顾强度与耐磨性。制造过程中，滚道与滚子表面经过精密磨削与超精加工，降低表面粗糙度，减少摩擦与温升。

在应用方面，NJ309轴承常见于中小型电机、减速机、机床主轴、离心泵以及工业传送装置。这些设备中，轴承需承受较高径向负荷，且轴系存在单向轴向定位需求。其可分离性使得内部间隙调整与润滑更换更为便捷。工况适应温度范围通常为-30℃至+120℃，使用锂基脂或矿物油润滑时，可在中等转速下长期稳定运行。

需要注意的是，该轴承不能承受双向轴向载荷，轴向定位仅依靠单侧挡边。在高速或重载场合，应配合适当的润滑与密封措施，以延长使用寿命。
