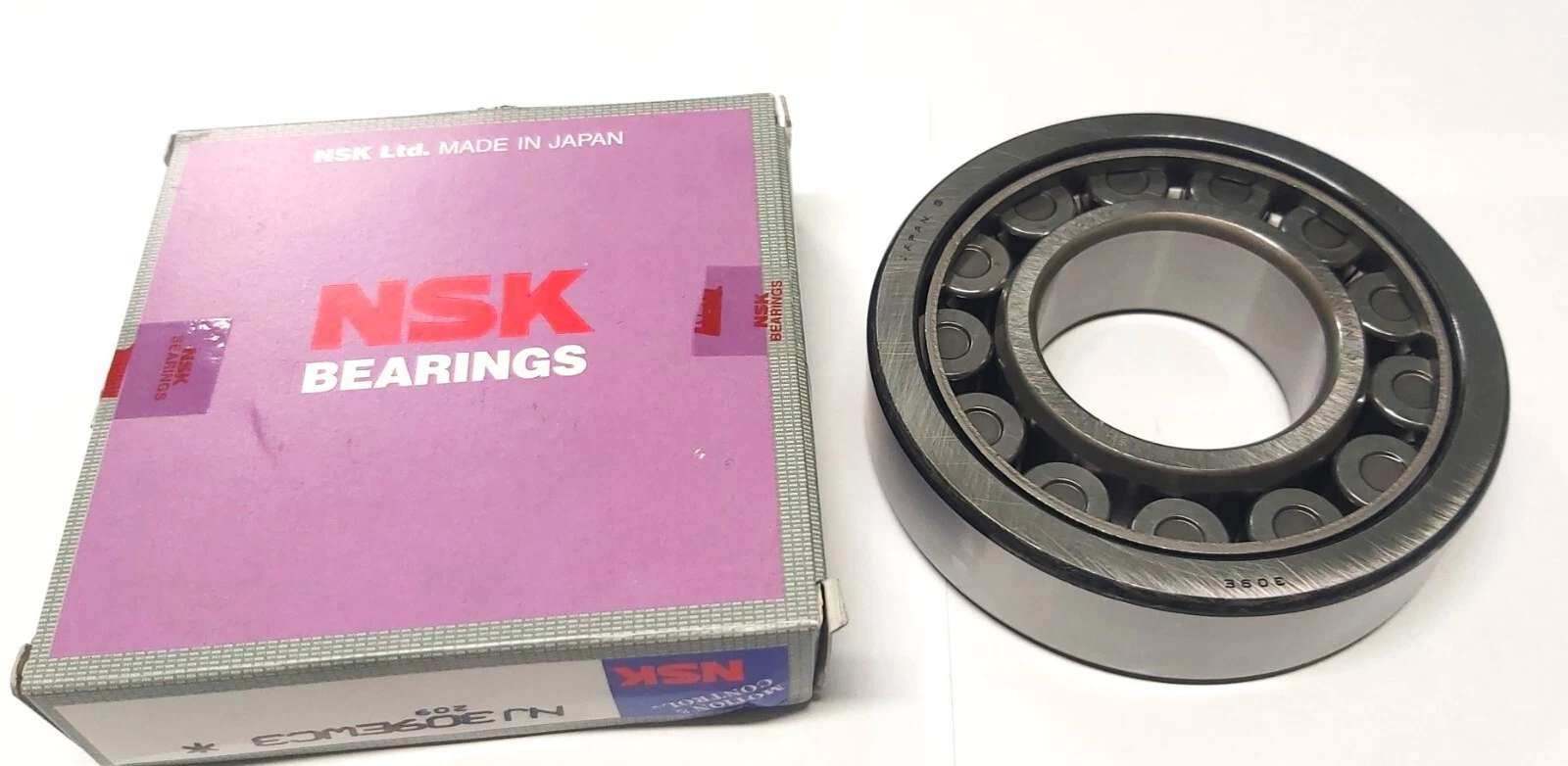

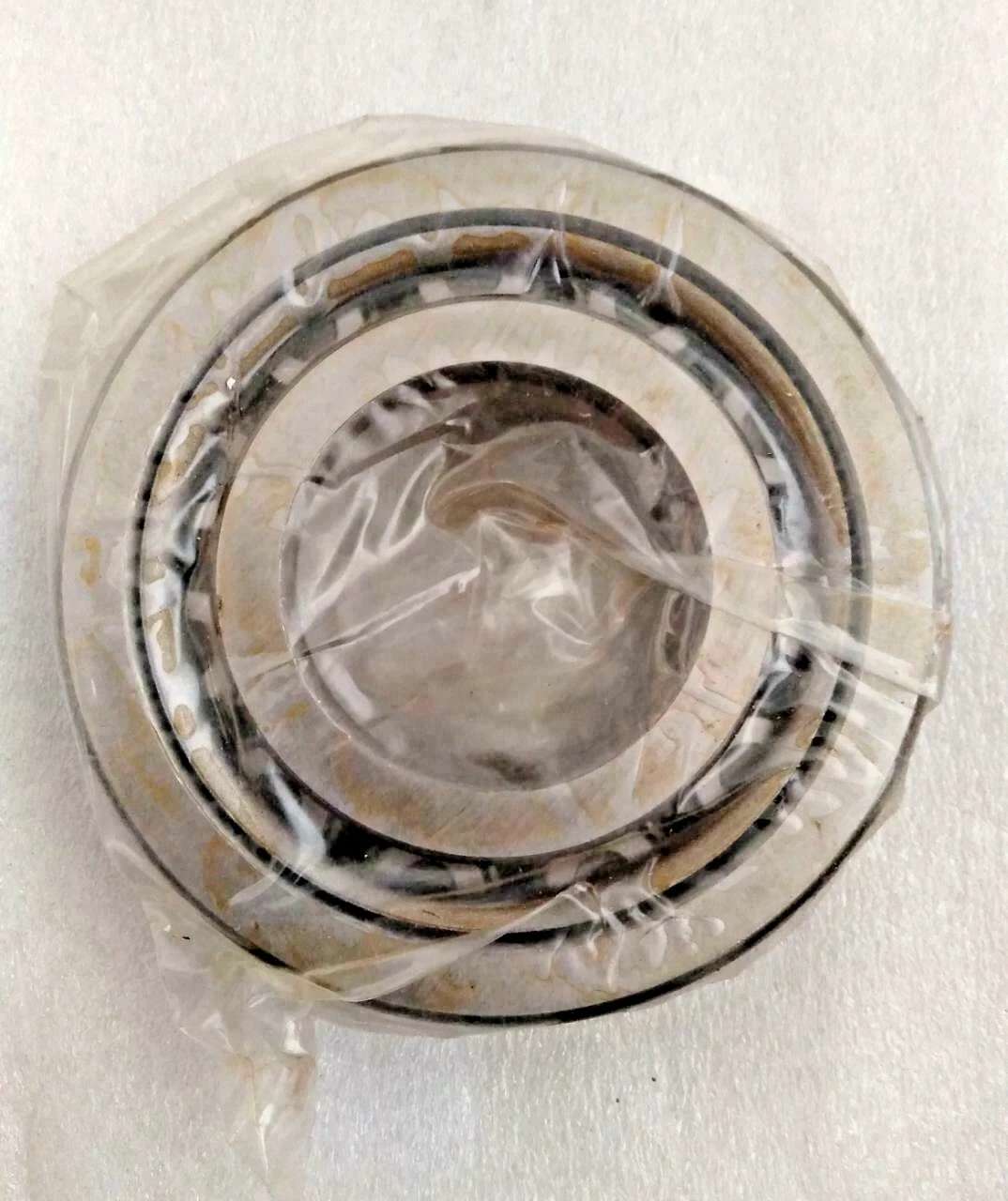

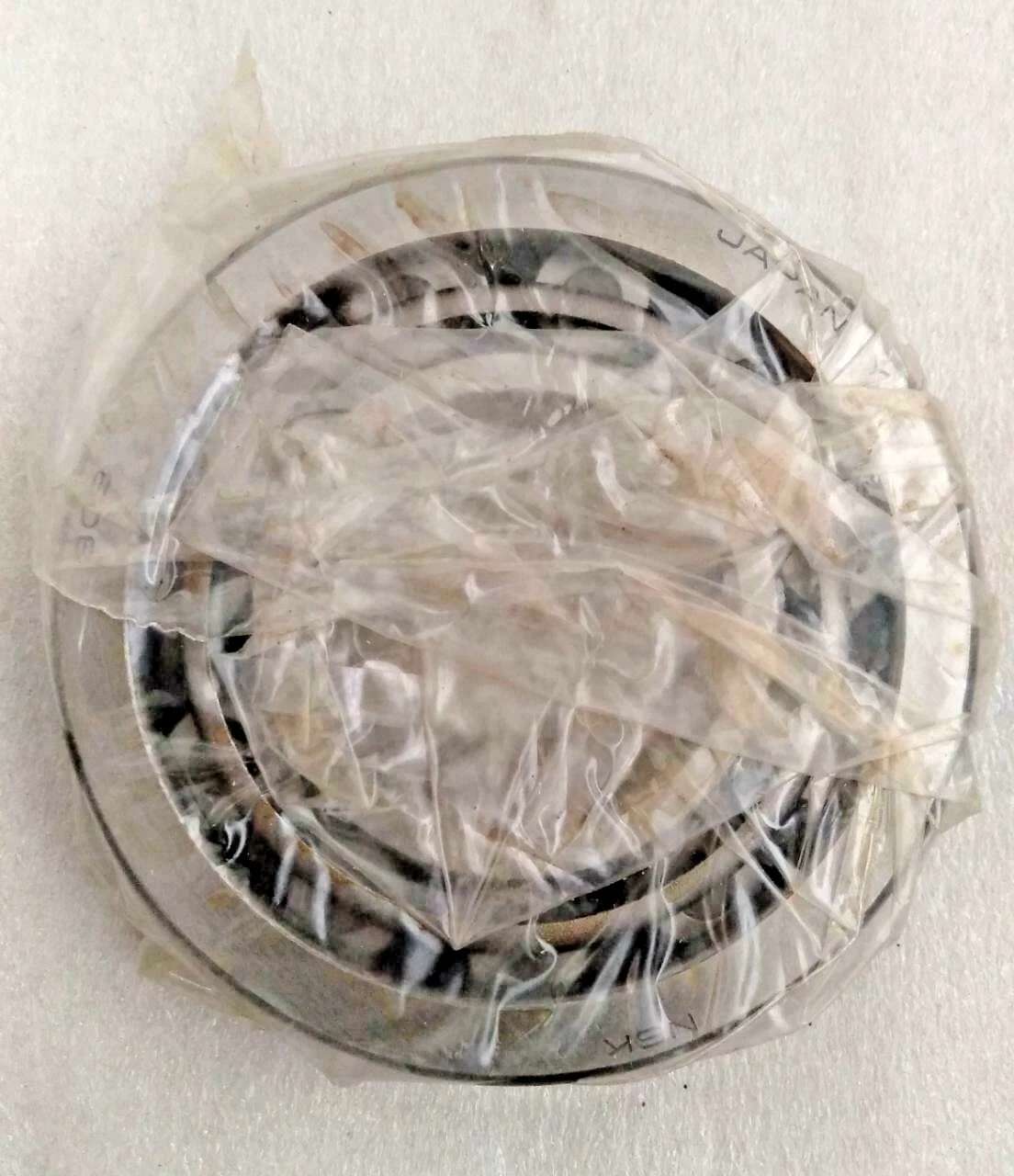

NSK NJ309EW 轴承

NSK NJ309EW轴承属于圆柱滚子轴承类型，基本尺寸为内径45毫米、外径100毫米、厚度25毫米，对应03尺寸系列。其结构特点是外圈带有双挡边，内圈带有单挡边且内圈可分离。这一设计使得轴承在安装和拆卸时更为灵活，尤其适用于轴与轴承座需要分别装配的场合，例如机床主轴箱或齿轮箱内部空间受限的工位。

轴承内部采用高承载设计，代号E表示通过优化滚子数量或滚子直径，提升了径向负荷能力。与传统同尺寸轴承相比，NJ309EW在承受较大径向载荷时保持稳定的运转性能，适合在重载但转速适中的工况下工作。其保持架为钢板冲压冠形结构，代号W，这种保持架重量轻、强度高，能够承受一定的冲击和加速度，同时降低运行时的摩擦发热。

在材料与工艺方面，套圈和滚子选用优质轴承钢，经过精密磨削和热处理，确保尺寸精度和接触表面硬度。内圈可分离的特性允许用户根据实际需求调整轴向位移，适应热膨胀或装配误差。该轴承的圆柱滚子与滚道为线接触，因此刚性较好，径向承载能力突出，但在承受轴向力时需要搭配其他结构。

应用范围涵盖中小型电机、减速机、机床主轴、压缩机以及各类工业传动装置。典型工况包括连续运转的机械设备、有中等冲击载荷的场合，以及对安装便利性有要求的布局。需要注意的是，由于内圈单挡边设计，轴承不适合单独承受双向轴向载荷，通常需要与止动环或其它轴承组合使用。
