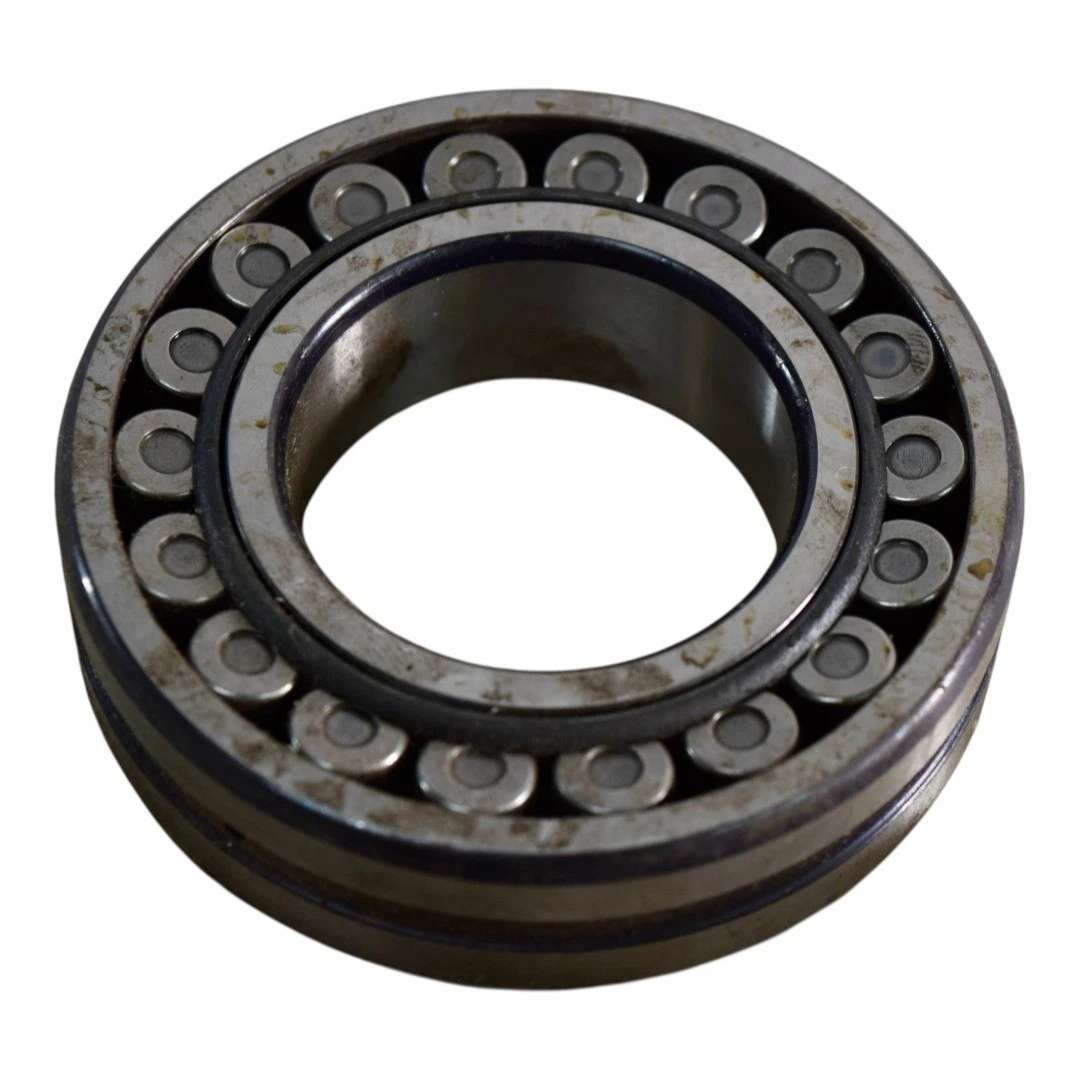

NSK 22209EAE4C3 *H* 5 轴承

NSK 22209EAE4C3 *H* 5 轴承是一款调心滚子轴承，内径45.000 mm，外径85.000 mm，厚度23.000 mm，归属于宽度系列2（宽型）与直径系列2（轻型）的组合，在承载能力与安装空间之间取得平衡。以下从结构特性、润滑设计、游隙与材料工艺、典型应用四个方面展开介绍。

调心滚子轴承的核心优势在于其双列滚子与球面外圈滚道形成的自动调心能力。当轴受载发生弯曲或安装对中误差时，轴承能自动补偿角度偏差，避免滚动体与滚道边缘产生异常应力。这一特性显著降低了因轴挠曲或机座变形带来的早期失效风险。22209EAE4C3 内部设计经过优化（代号A），配合增强型负载结构（代号E），滚子轮廓与保持架引导方式得到改进，使轴承在承受较高径向载荷的同时，也能兼顾一定的轴向载荷，适应重载且存在冲击的工况。

外圈上加工的油槽和油孔（代号E4）是润滑设计的亮点。油槽沿外圈圆周布置，通过油孔将润滑脂或润滑油直接导入滚道与滚子接触区域。与仅靠外圈端面或自由扩散的润滑方式相比，这种结构能够持续稳定地向摩擦界面供油，尤其适用于转速较高或润滑周期较长的场合。对于需要定期补充润滑脂的设备，E4设计降低了维护频率，并改善了散热条件。

C3游隙（大于普通CN游隙）的选择基于实际运行温度与配合公差。当轴承安装在钢制轴上并承受工作温度升高时，内圈膨胀会减小原始游隙。C3游隙预留了额外的间隙，避免因热膨胀导致滚动体卡滞或预紧过度。同时，代号*H*代表NSKHPS™高性能高精密系列，其采用经过特殊热处理和材料纯净度控制的钢材，配合精磨工艺，使轴承在疲劳寿命和尺寸稳定性方面表现更优。需要注意的是，具体游隙匹配仍取决于装配工艺与工况条件，并非所有场景都适用C3。

在应用领域，22209EAE4C3 常见于矿山机械的振动筛、输送机滚筒、破碎机主轴，以及冶金行业的轧机辊道、连铸设备。造纸机、风力发电齿轮箱和工业风机中，其自动调心能力可补偿长轴弯曲带来的对中偏差。此外，由于宽度系列2增加了轴向空间，适用于对承载高度有要求的重型减速机或工程机械的车轮支撑。总体而言，这款轴承适合连续运转、重载荷、中等转速且存在一定对中误差或振动的环境，但需避免在高速轻载或要求极高精度的旋转轴系中直接替换专用轴承。
