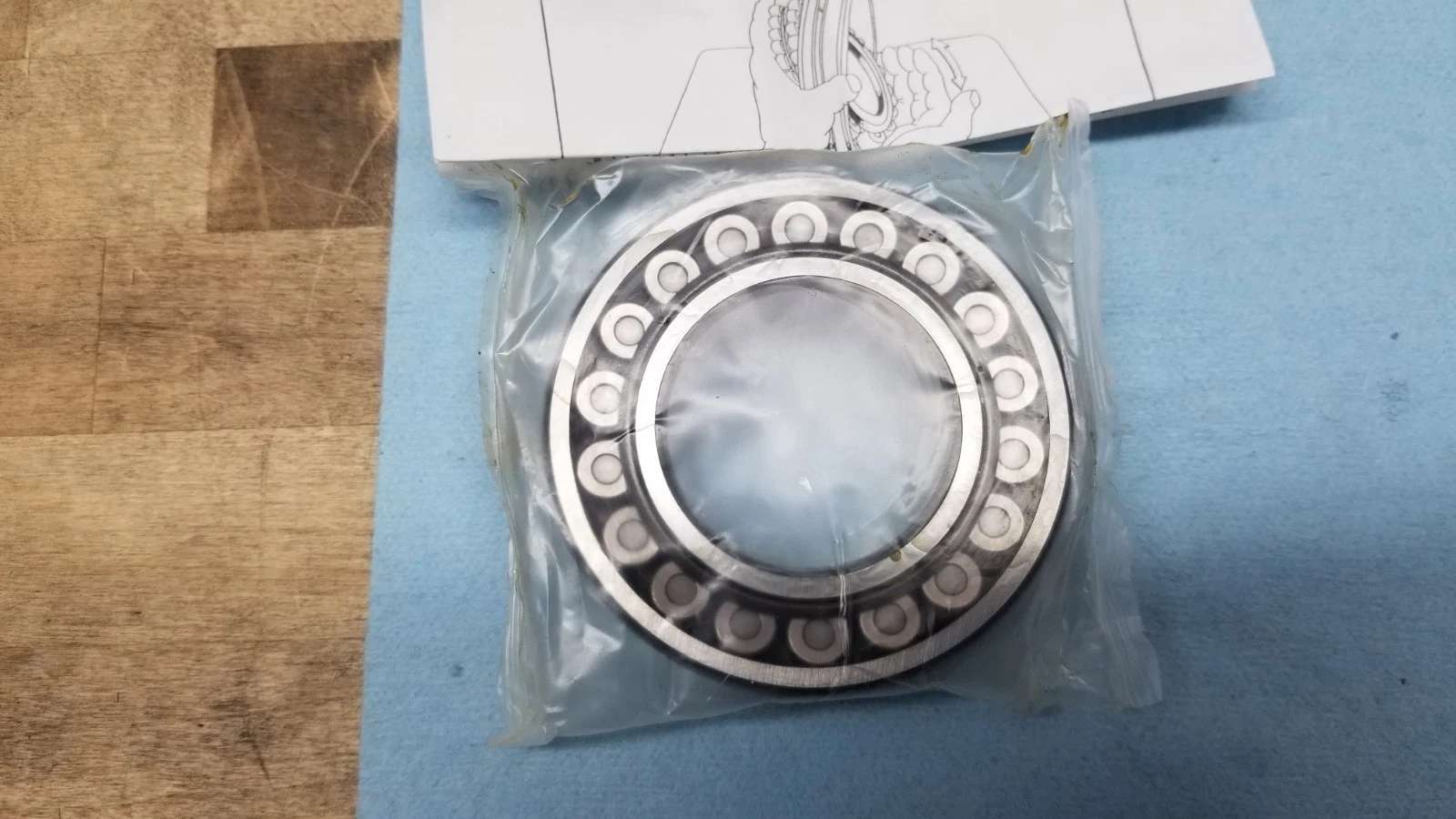

NSK 22209EAE4C3 5 轴承

NSK 22209EAE4C3 5轴承属于调心滚子轴承系列，基本尺寸为内径45.000 mm、外径85.000 mm、厚度23.000 mm。其型号各段代号分别对应宽度系列（宽型2系列）、直径系列（轻型2系列）、内径尺寸（09表示45 mm），以及内部设计、润滑和游隙的特定配置。

调心滚子轴承的核心特性在于其双列滚子与球面外圈滚道的配合，能够自动补偿轴与轴承座之间的角度偏差或轴的挠曲变形。这种结构在承受径向载荷的同时，也能适应一定程度的轴向载荷，尤其适用于轴系对中难以保证或存在动态偏转的场合。22209EAE4C3 5轴承延续了这一设计理念，为设备运行中的对中性问题提供了包容空间。

在内部设计方面，代号中的“E”代表载荷能力提升，通过优化滚子尺寸和数量，使轴承在相同外形尺寸下获得更高的额定动载荷；“A”则表示内部结构经进一步优化，比如滚子引导方式或保持架形状的调整，以改善滚子与滚道接触区域的应力分布，降低边缘应力集中。这些改进在重载或冲击载荷工况下，有助于延长轴承的疲劳寿命，减少早期失效风险。

轴承外圈带有“E4”标识的油槽和油孔，这是针对润滑需求专门设计的。油槽沿外圈圆周方向布置，配合油孔可引导润滑脂或润滑油均匀进入轴承内部，确保滚子与滚道接触面获得持续覆盖。对于无法频繁补充润滑剂的密闭安装位置，或工作温度较高导致润滑脂加速老化的环境，这一设计能够提升润滑维护的便利性和可靠性，降低因润滑不足引发的磨损。

游隙等级“C3”表示轴承内部径向游隙大于标准CN游隙。当轴承在运转中因热膨胀导致内圈与外圈相对位置变化时，C3游隙可以提供额外的补偿空间，防止因过盈配合或温差效应造成内部卡滞。这种游隙选择特别适合轴与轴承座材质热膨胀系数差异较大的场景，或转速较高、发热明显的设备，例如电机、减速机、风机等。

该轴承采用优质轴承钢经锻造、热处理、磨削等工序制成。NSK 22209EAE4C3 5通常采用渗碳钢或高碳铬轴承钢，通过控制淬回火工艺获得稳定的硬度与韧性。表面处理环节注重滚道与滚子的光洁度，以降低摩擦系数。整体制造过程遵循行业规范，确保尺寸精度和旋转灵活性。

在实际应用中，调心滚子轴承广泛用于矿山机械、冶金设备、造纸机械、振动筛等重载或振动工况。22209EAE4C3 5的具体尺寸和内径45 mm使其适配中小型减速机、输送机滚筒、泵类等部件。其C3游隙配合E4润滑设计，适应中速运转且存在一定温升的环境。使用时需注意合理的配合公差和润滑剂选择，以发挥其承载与调心性能。
