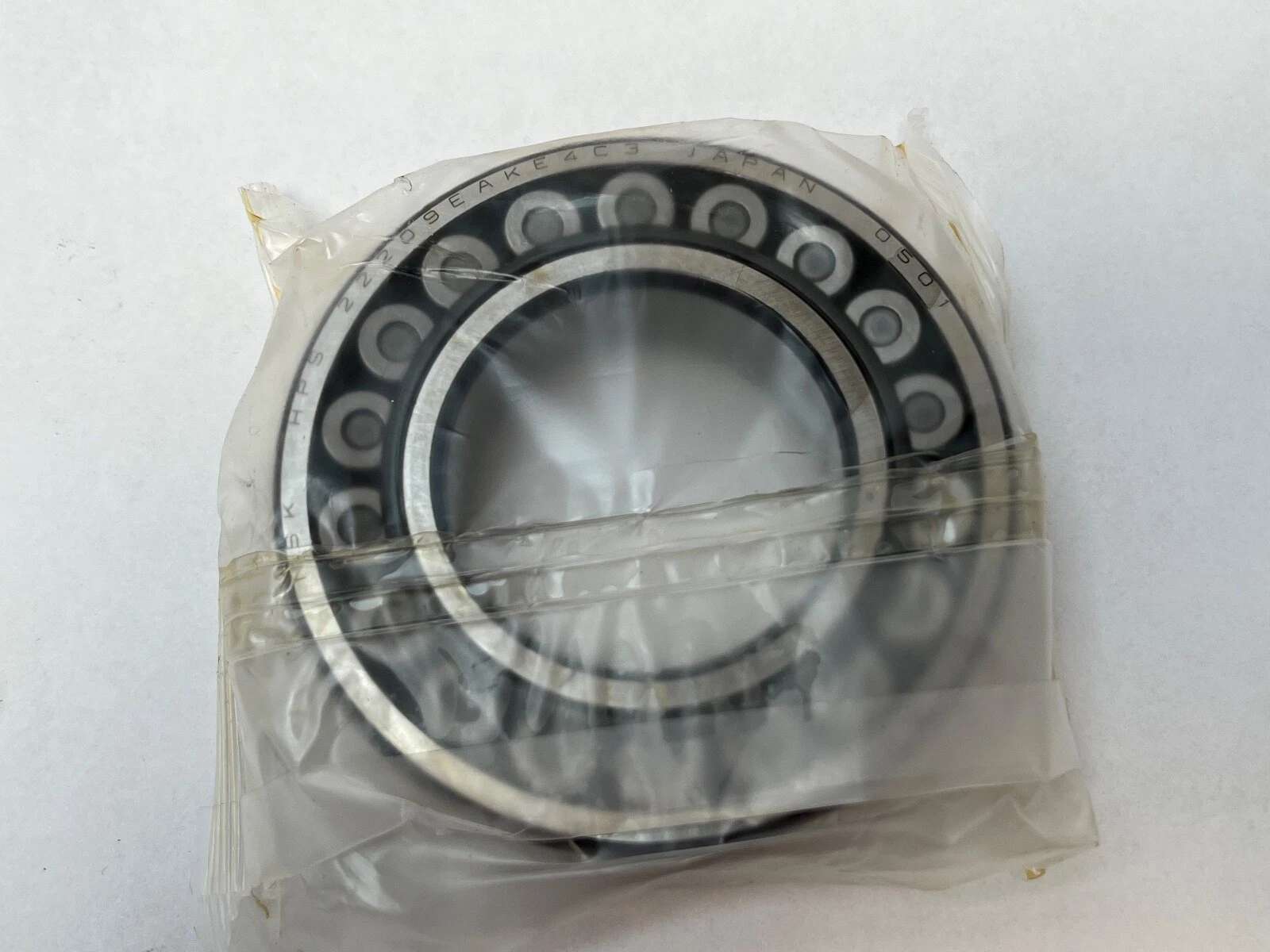

NSK 22209EAKE4C3 轴承

NSK 22209EAKE4C3轴承属于调心滚子轴承，基本尺寸为内径45.000毫米、外径85.000毫米、厚度23.000毫米。该轴承通过代号中的“2”标识调心滚子结构，宽度系列2（宽型）与直径系列2（轻型）的组合，使其在承载能力与整体尺寸之间取得平衡。内径代号“09”直接对应45毫米内孔，而后缀“E”表示负载能力提升，“A”代表内部设计优化，这两项改进使得轴承在承受径向和轴向联合载荷时，滚子与滚道的接触应力分布更均匀。

锥孔设计（代号“K”，锥度1:12）是该轴承的显著特点。锥形内孔允许使用紧定套或退卸套安装在圆柱轴上，通过轴向移动轴承实现径向游隙的精确调整。这种安装方式简化了轴系对中操作，尤其适用于长轴或难以采用过盈配合的场合。同时，锥孔结构能够补偿轴的热膨胀或微小变形，降低因轴与轴承座不同心引发的附加载荷。

外圈带油槽油孔（代号“E4”）为润滑系统提供了便捷通道。润滑油或润滑脂可通过油孔直接进入轴承内部，沿油槽均匀分布至滚子与滚道表面，提升润滑效率。这类设计常见于需要定期集中润滑的设备，例如连续运转的工业机械，能够减少维护周期中的润滑死角。

游隙等级为C3（大于CN标准游隙），这一选择适应了轴承在温度变化或轴与轴承座存在较大温差时的尺寸补偿需求。调心滚子轴承本身具备自动调心能力，可补偿轴挠曲或安装误差带来的角度偏差，C3游隙进一步降低了因热膨胀导致内部预紧增大的风险。实际应用中，常将此类轴承用于矿山输送机、振动筛、造纸机械等重载工况，其内部优化设计（A）与强化负载能力（E）共同作用，延长了设备在低速重载或冲击载荷下的运行稳定性。
