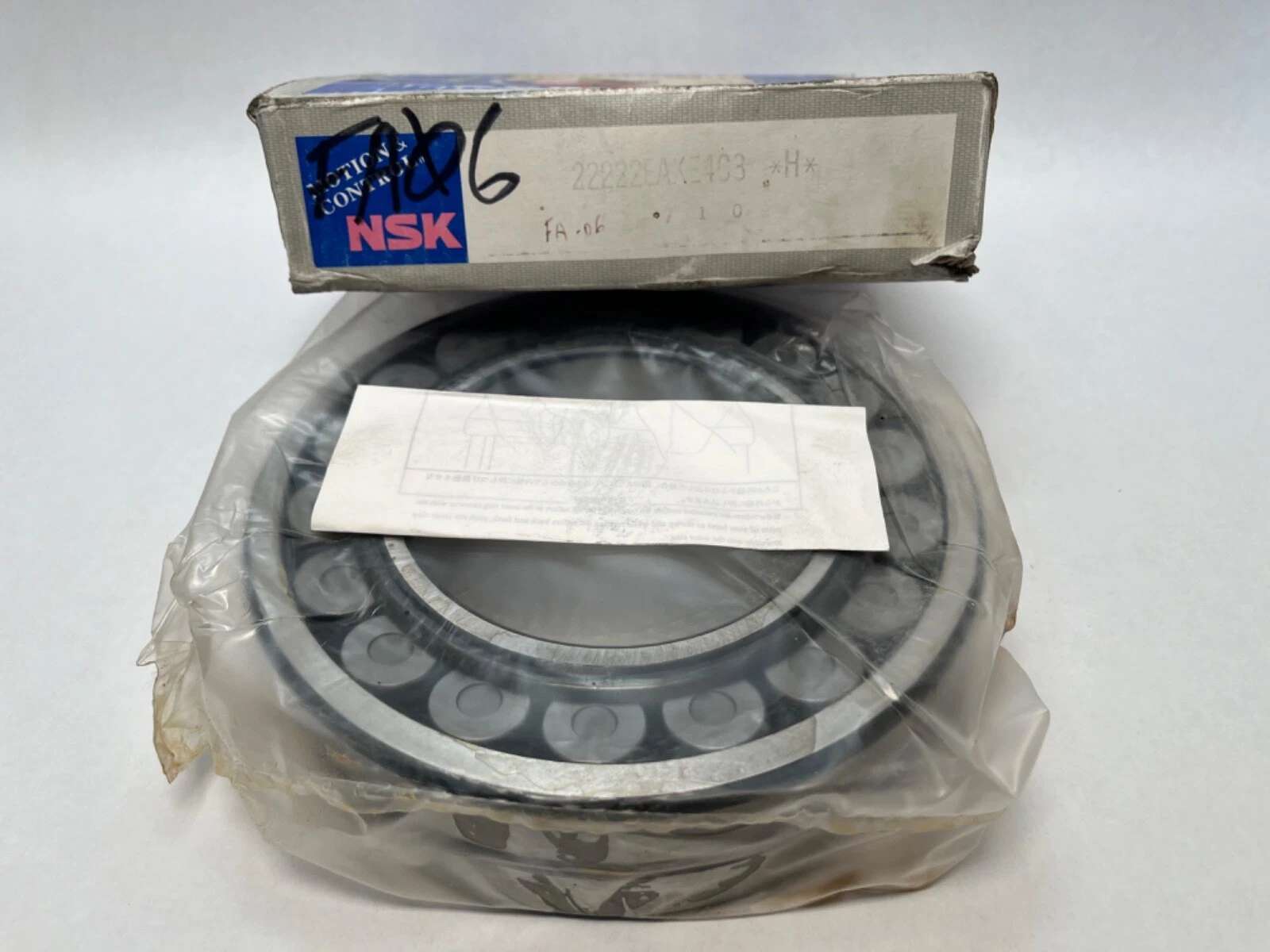

NSK 22224EAE4-LR 轴承

NSK 22224EAE4-LR是一款调心滚子轴承，内径120毫米，外径215毫米，厚度58毫米。轴承代号中的“2”代表调心滚子类型，宽度系列为宽型2系列，直径系列为轻型2系列，两者配合使承载与尺寸达到均衡。后缀“E”表示负载能力提升，“A”表示内部设计优化，“E4”指外圈带有油槽和油孔，便于润滑，“LR”标注产地为沈阳。以下从特性、材料工艺、优点及应用工况等角度展开介绍。

调心滚子轴承的核心特性在于其双列滚子与球形外圈滚道配合，能够自动补偿轴与轴承座之间的角度偏差以及轴的弯曲变形。这一特性在重型机械、矿山设备、振动筛等工况中尤为重要，可降低因安装误差或载荷不均导致的异常温升与早期疲劳。宽型2系列提供了更大的轴向承载空间，适合承受较大的径向载荷与一定的轴向载荷，适应冲击和重载场合。

在材料与工艺方面，该轴承采用高纯净度轴承钢，经过优化的热处理工艺使套圈和滚子获得良好的硬度与韧性分布。内部设计优化（A）调整了滚子轮廓与保持架结构，提升了滚子与滚道的接触均匀性，减少边缘应力集中。E4外圈油槽和油孔设计，支持通过外部润滑系统向轴承内部稳定供油，适合高速或难以频繁加脂的封闭式安装位置。整体工艺控制强调尺寸精度与旋转平稳性，有利于降低运行噪音和振动。

优点主要体现为高载荷能力与良好的润滑适应性。负载能力提升（E）意味着在相同外形尺寸下，该轴承能承受更重的径向载荷，延长了设备维护周期。内部优化使轴承在低速重载或中速变载工况下保持性能稳定。外圈油槽油孔简化了日常润滑操作，减少油脂浪费，尤其适用于需要集中润滑或自动润滑的连续作业设备。

应用方面，该轴承常见于矿山破碎机、振动筛、输送机滚筒、钢铁冶金轧机、造纸机械等重型工业领域。工况特征为中等转速、大径向载荷、伴有冲击或轻微不对中。对于需要频繁启动、停机或负载波动的设备，其自调心能力可有效保护轴系。安装时注意避免轴与座孔的同轴度过度偏差，并按照润滑要求定期补充清洁油脂。整体来看，NSK 22224EAE4-LR是一款兼顾承载强度与运转可靠性的调心滚子轴承，适宜在重载、中速、有润滑保障的机械系统中长期使用。
