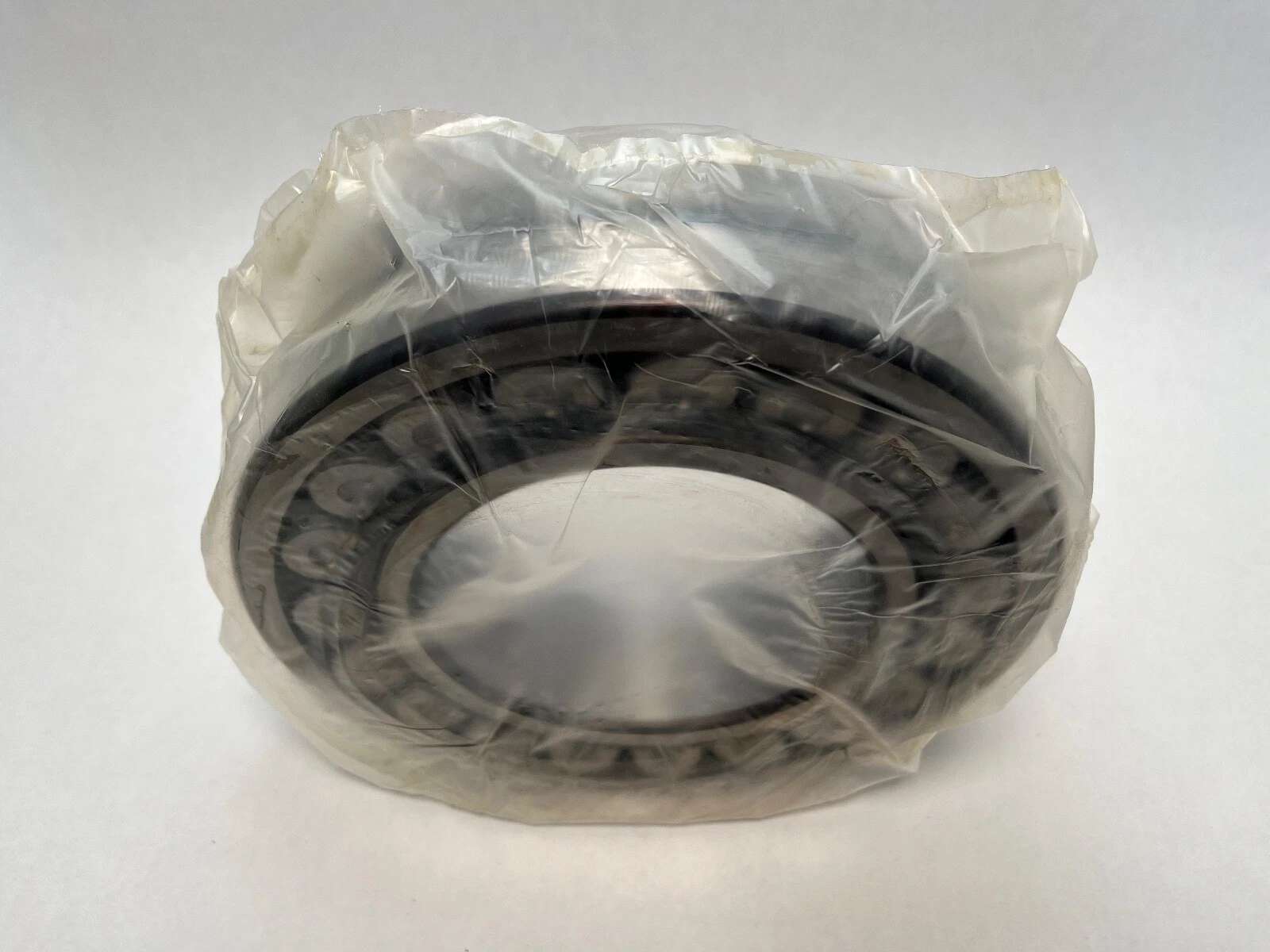

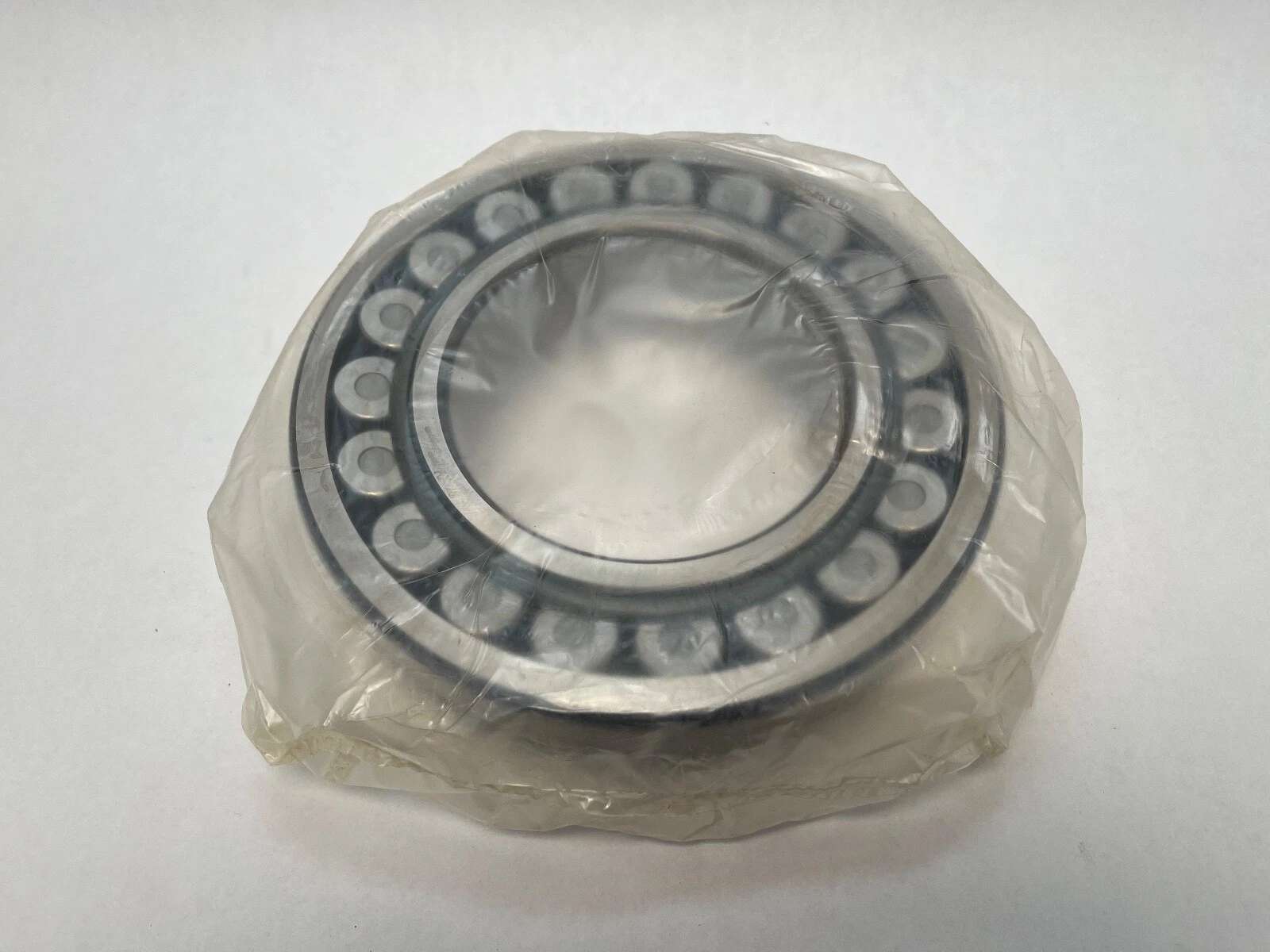

NSK 22224EAKE4C3-LR 轴承

NSK 22224EAKE4C3-LR轴承是一款调心滚子轴承，基本尺寸为内径120.000 mm、外径215.000 mm、厚度58.000 mm。该型号在结构上具备自适应能力，能够补偿轴与轴承座之间的角度偏差，适用于存在轴弯曲或安装误差的工况。

轴承采用锥孔设计（K后缀），锥度1:12，需要配合紧定套或退卸套安装在轴上。锥孔结构便于调整轴承内部游隙，安装时通过轴向锁紧实现径向间隙的精确控制，从而优化载荷分布。C3游隙等级意味着轴承在未安装状态下具有大于普通CN游隙的径向间隙，能够适应因温度升高导致轴膨胀的工况，减少因热变形引起的内部应力升高。

外圈上加工有油槽和油孔（E4后缀），这一设计使润滑介质可以直接进入滚动体与外圈滚道的接触区域，提升润滑效率，尤其适用于需要定期补充润滑脂或润滑油的应用。同时，EA后缀表示该轴承在内部设计上进行了优化，配合E后缀的负载能力提升，滚动体数量或接触曲率经过改进，能够承受更高的径向载荷和轴向载荷。整体材料选用高碳铬轴承钢，经过淬火和回火处理，具备良好的耐磨性和疲劳寿命。

从工艺角度看，保持架通常采用钢制或铜制，通过机械加工或冲压成型，保证滚动体均匀分布。轴承的制造过程中，滚道和滚动体的表面粗糙度经过严格控制，降低摩擦力矩，减少振动和噪声。

应用方面，该轴承适合矿山机械、破碎机、振动筛、造纸机械及重型机床等设备。这些设备常伴有重载荷、冲击载荷以及一定程度的轴挠曲。锥孔安装形式便于拆装，特别是对于频繁维护的大型设备。油槽油孔设计在无法实现循环油润滑的场合，能够有效延长润滑周期。C3游隙则适用于环境温度变化较大或轴与座存在温差的场景，例如干燥机、滚筒等。

需要注意的是，该轴承在高速运转时需谨慎选择润滑方式，因其内部结构限制了极限转速。安装时应严格遵循锥孔配合的技术规范，避免过盈量过大导致游隙消失。整体而言，22224EAKE4C3-LR在承载能力、调心性能和润滑便捷性之间实现了平衡，适合中等转速、重载荷的工业传动系统。
