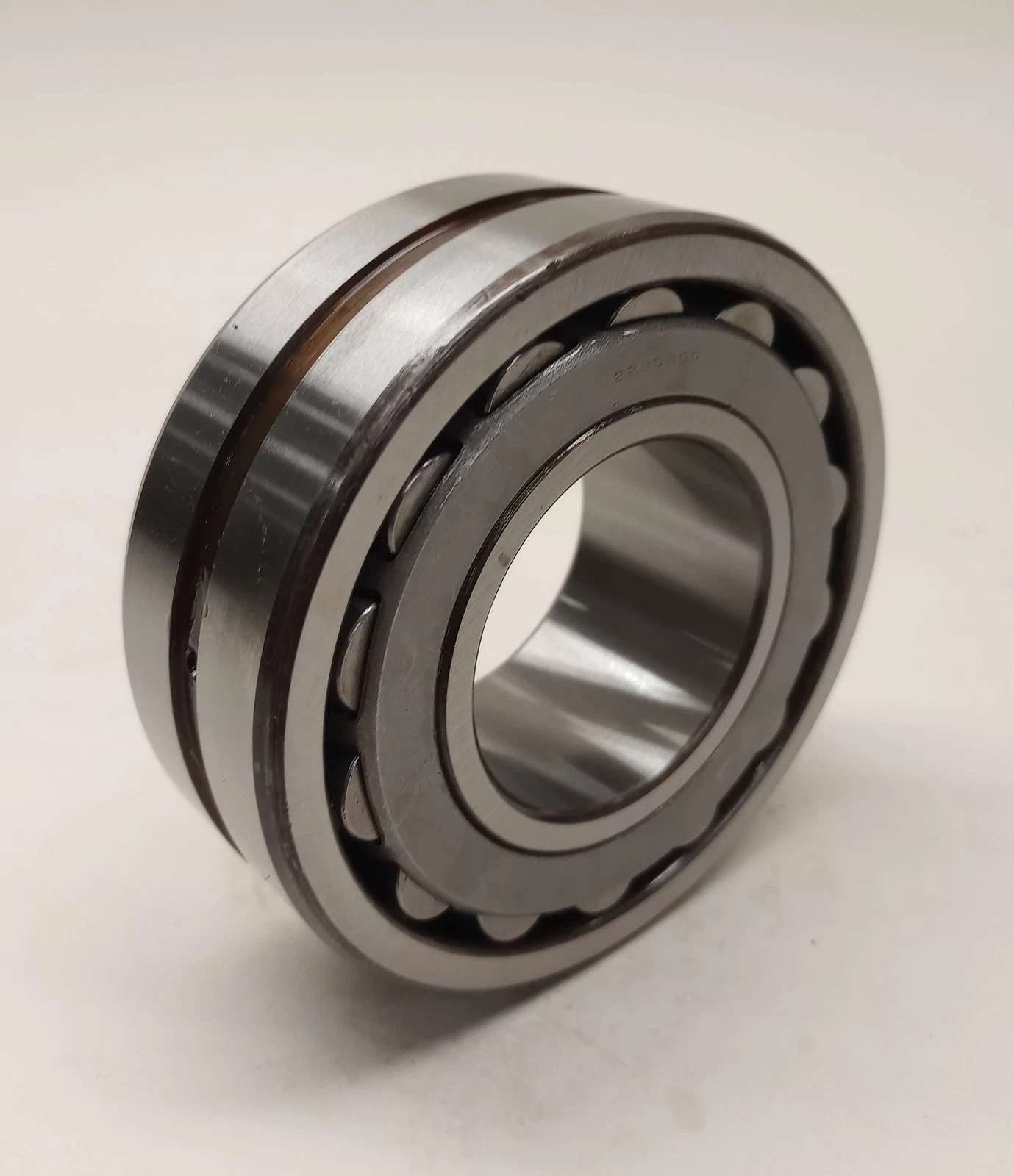

NSK 22309CDKE4S11 轴承

NSK 22309CDKE4S11轴承是一款调心滚子轴承，内径45毫米，外径100毫米，厚度36毫米。该轴承属于2系列宽度、3系列直径，承载能力较高，适合中等至重载工况。型号中的“CD”表示对传统CA结构的优化，提升了内部几何设计；“K”为1:12锥度锥孔，便于安装在锥形轴颈或紧定套上；“E4”指外圈带有油槽和油孔，改善润滑效果；“S11”表明其最高使用温度可达200℃，适用于高温环境。

调心滚子轴承的核心优势在于其双列对称滚子结构与球形外圈滚道，能够自动补偿轴与轴承座之间的角度偏差或安装误差。锥孔设计进一步简化了安装调整，尤其适用于需要频繁拆装或轴向定位精度要求较高的场合。轴承内部采用加强型滚子引导保持架，滚子与滚道接触面积经过优化，应力分布更均匀，有助于提升旋转平稳性。

材料方面，轴承套圈和滚子选用经过特殊热处理的铬合金钢，在保持硬度的同时具备良好的韧性。S11后缀对应耐高温处理工艺，使轴承在200℃以下仍能维持尺寸稳定性和润滑有效性。外圈油槽油孔配合集中润滑系统，可及时补充润滑剂，带走摩擦热量，延长维护间隔。

工艺上，CD型在CA基础上精炼了滚子端面与挡边的接触几何，减少了边缘应力集中。产品采用精密磨削技术，套圈和滚子的表面粗糙度控制严格，有利于降低运行噪声和振动。轴承出厂前经过振动等级筛选，符合NSK内部标准。

该轴承典型应用于振动筛、矿山破碎机、冶金轧机、造纸机械以及大型风机等设备。这些工况往往伴随冲击载荷、重载、一定程度的对中误差以及高温。锥孔设计使其适用于轴系挠度较大或需轴向游隙调整的场合。在苛刻环境中，耐高温和良好润滑特性帮助维持轴承运行稳定性。
