NSK 22317EAE4+ *H* 5 轴承

NSK 22317EAE4+ *H* 5 轴承是一款调心滚子轴承，内径85 mm、外径180 mm、厚度60 mm，宽度系列为宽型2系列，直径系列为中型3系列。该轴承在设计中融入了多项优化，适用于承受较大径向载荷与一定轴向载荷的场合。

调心性能与安装适应性：

该轴承具备自动调心能力，能补偿轴与轴承座之间的角度偏差或轴的挠曲变形。内圈采用双列滚子结构，外圈滚道为球面设计，使轴承在轴发生弯曲或安装不对中时仍能正常工作。这一特性对于长轴传动或支撑点间距较大的设备尤为重要。

承载能力与内部设计：

宽度系列2与直径系列3的组合提供了更高的承载能力。代号中的“E”表示负载能力提升，“A”代表内部设计优化，通过改进滚子轮廓与保持架结构，使载荷分布更均匀，减少边缘应力。轴承采用加强型滚子与优化后的滚道曲率，在重载工况下具有更好的耐久性。

润滑与散热设计：

外圈带有油槽与油孔（E4+），便于润滑油或润滑脂顺畅进入轴承内部，实现有效润滑与热量排出。这一设计对中高速旋转或连续运行的设备尤其有利，可降低温升，延长维护周期。配合合适的润滑系统，能维持轴承稳定运转。

材料与制造工艺：

该轴承属于NSK HPS™ 高性能系列，采用精选轴承钢与先进的热处理工艺，提升了材料的韧性与抗疲劳性能。保持架通常为钢制或铜制，具备良好的强度与导向性。精密磨削与装配工艺保证了轴承的旋转精度与低振动水平，适用于对运行平稳性有要求的场合。

典型应用与工况：

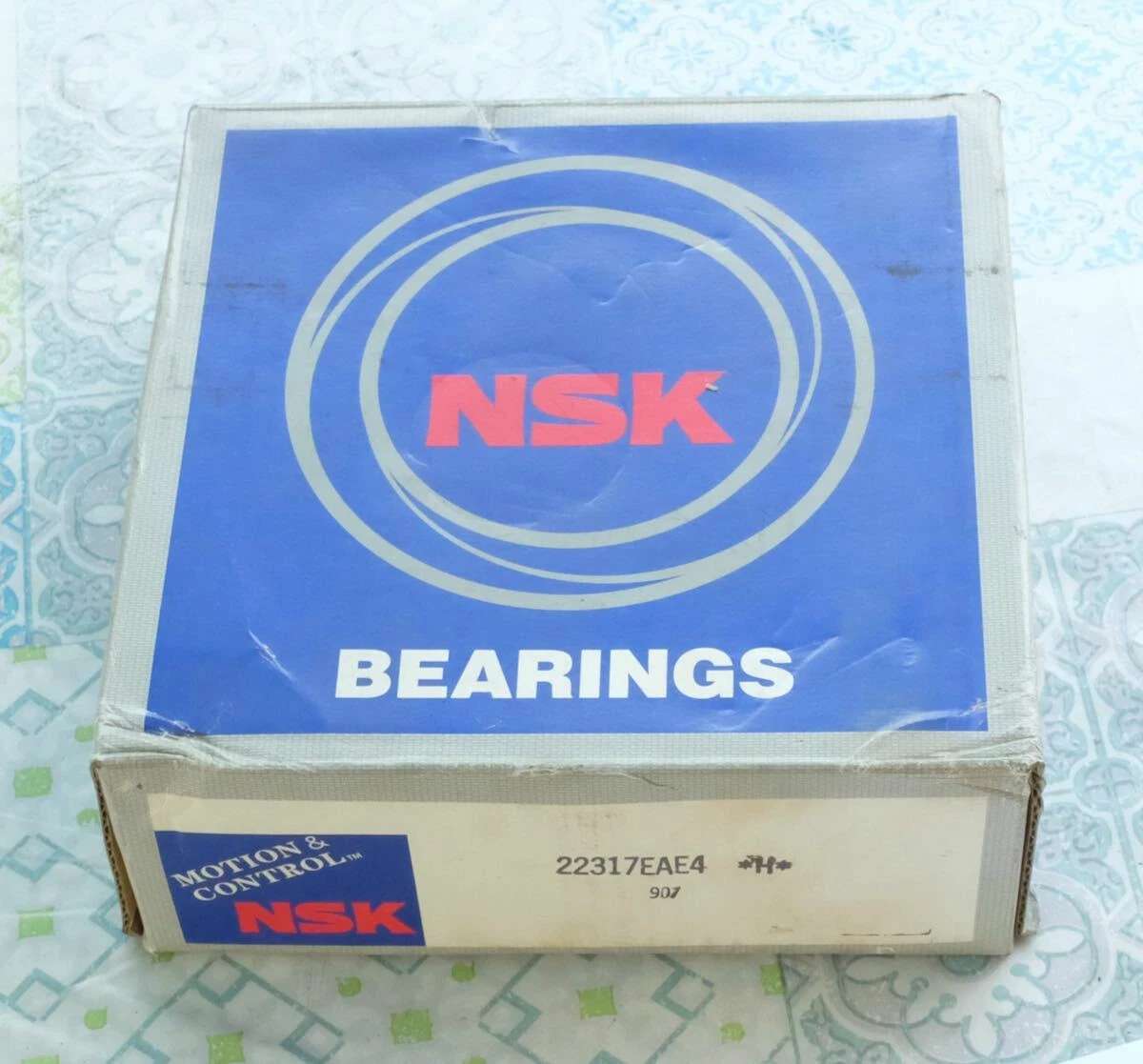

该轴承常用于矿山机械、物料输送设备、工业齿轮箱、振动筛、压缩机等重载或冲击载荷环境。其调心特性也适用于造纸机械、水泥行业中的回转窑托轮等存在轴挠曲的设备。工况范围涵盖中等转速、高径向载荷以及一定程度的轴向载荷，能适应温度变化与粉尘污染环境。商业包装（蓝色纸盒，单个包装）便于运输与库存管理。
