NSK NJ309EW & *5 轴承
更新日期：2026-07-25 15:19:31
工作日24小时内发货。受理时间：8：00~17：30
温馨提示 ：巴士正品保证 统一开具增值税发票 仅质量问题接受退换货 小额支付宝 大额线下支付
- 数量
-
- -
- +
微信支付
银联支付
产品概要
- 内径（mm）45.00
- 外径（mm）100.00
- 宽度（mm）25.00
- 产地日本
- 发货仓华东
- 标签型号（参考）NJ309EW & *5
- 内圈型号（参考）NJ309E
- 外圈型号（参考）309E
- 外包装*5
- 游隙CN
- 精度P0
- 保持器EW
- 滚动体轴承钢
- 套圈材质轴承钢
- 重量（参考）1.01kg
代号解释
- NJ圆柱滚子轴承，外圈双挡边，内圈单挡边，内圈可分离
- 3尺寸系列：03系列（宽度正常，外径稍大）
- 09内径代号，轴承内径：45 mm
- E加强型滚子，高承载设计
- W一体式压制钢板保持架
- &NSKHPS™ 高性能高精密轴承

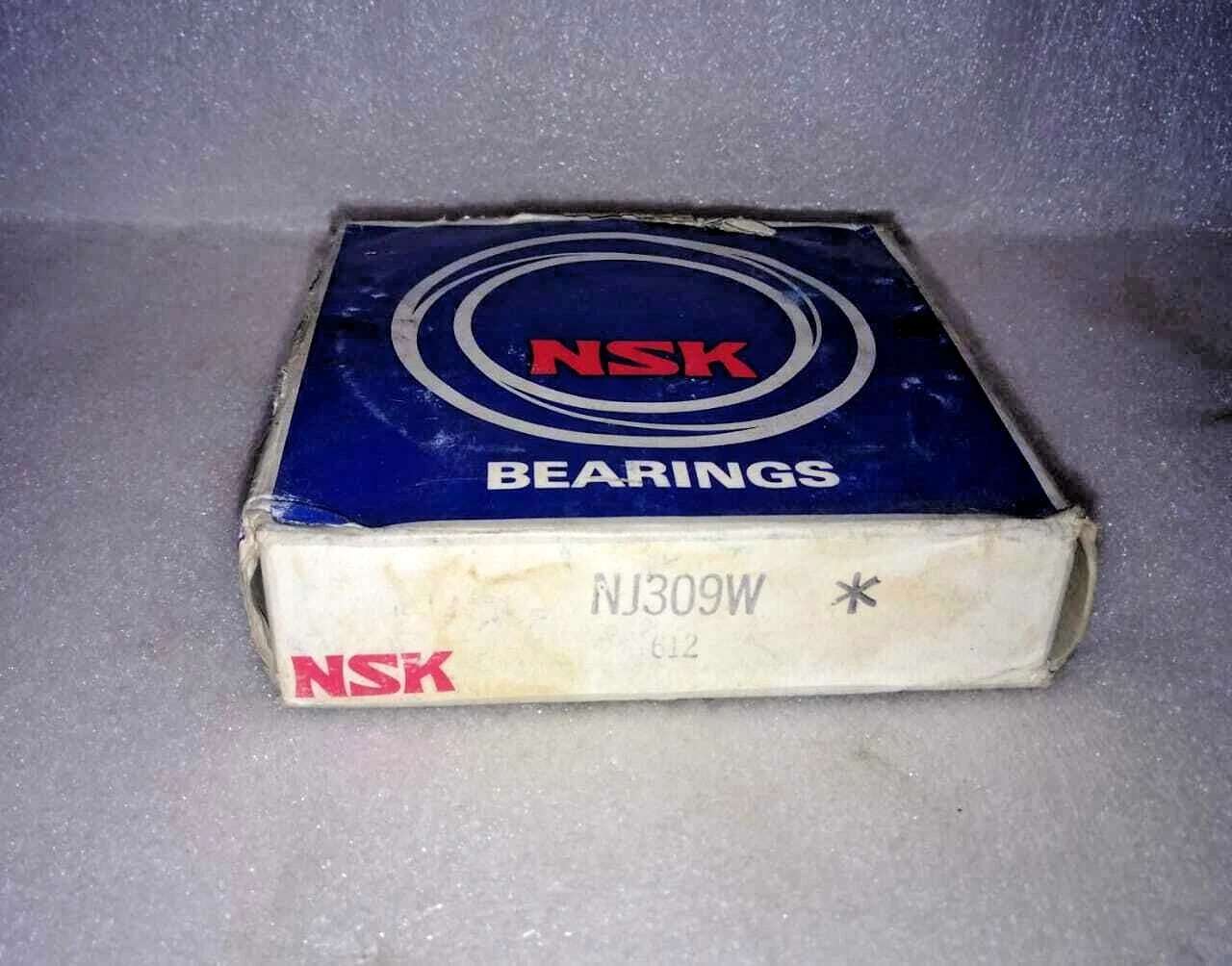

- *5商业包装，蓝色纸盒，单个包装
产品描述
-

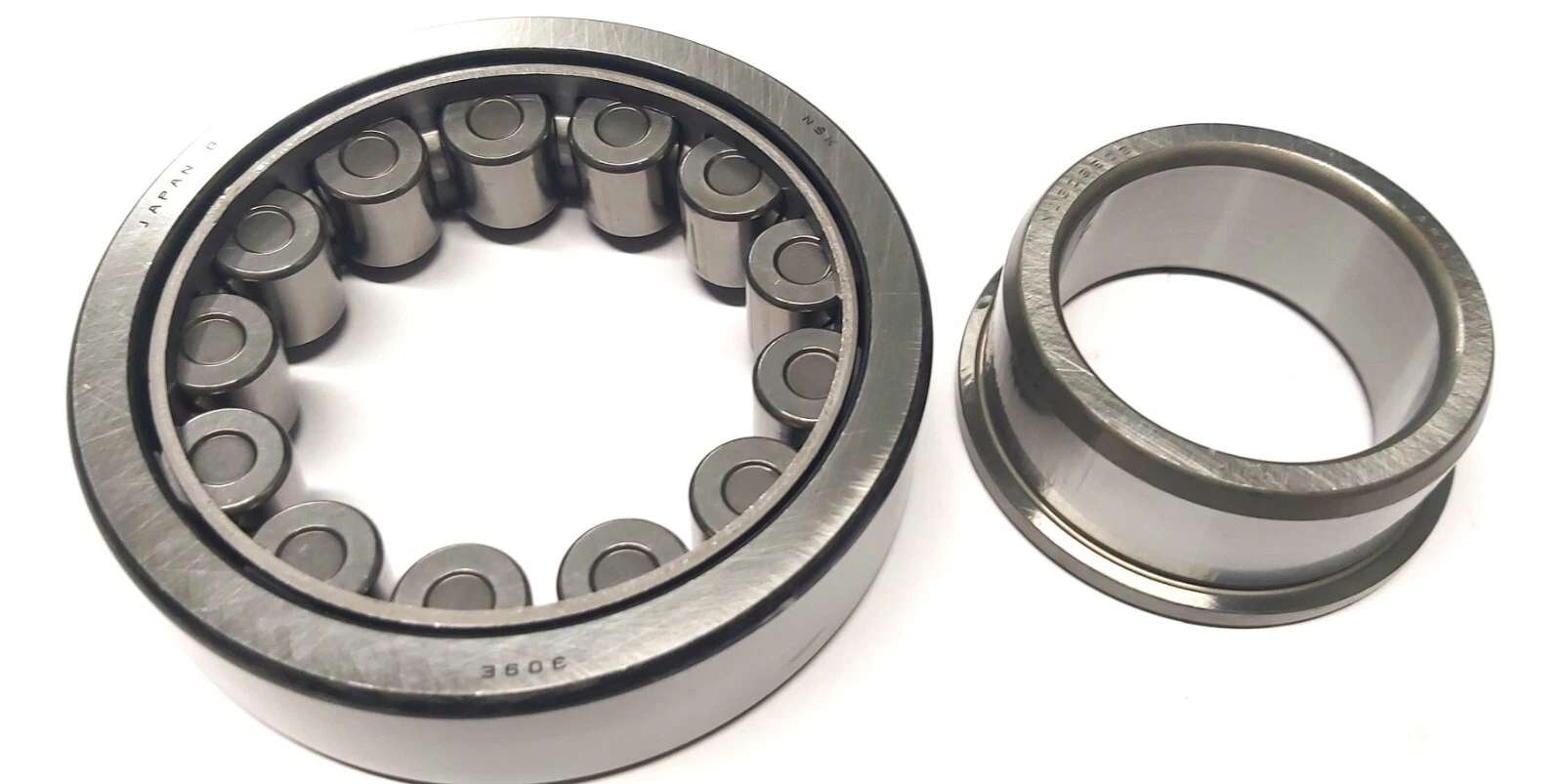

NSK NJ309EW & *5轴承是一款圆柱滚子轴承，基本尺寸为内径45毫米、外径100毫米、厚度25毫米。该轴承属于NJ型结构，外圈带有双挡边，内圈带有单挡边，内圈与滚子保持架组件可以分离。这种分离式设计使得安装和拆卸较为便利，尤其适用于轴和轴承座需要分别装配的场合，例如部分机床主轴或齿轮箱中。尺寸系列为03，内径代号09对应45毫米，整体外径稍大，宽度正常，兼顾了承载能力与空间适配性。
高承载设计是这款轴承的显著特征。通过优化滚子的轮廓和内部几何参数，轴承在保持原有外形尺寸的前提下，能够承受更高的径向载荷。同时，这种设计有助于改善滚子与滚道之间的应力分布，降低边缘应力集中，从而延长疲劳寿命。钢板冲压冠形保持架（代号W）具有较高的强度和较轻的重量，能够适应中等至高速的旋转工况，并有效减少因保持架变形导致的振动。
材料与工艺方面，该轴承采用了NSKHPS™技术。这一技术涉及特殊热处理和精密加工，使轴承零件获得更高的尺寸稳定性和耐磨性。轴承的滚动体与滚道表面经过精细研磨，表面粗糙度较低，有助于减小摩擦和温升。整体精度等级满足高精度设备的要求，在运行中表现出较低的振动和噪声水平。
应用范围较为广泛，该轴承适合在多种工业机械中使用。例如，在电机、减速机、泵类设备以及机床主轴中，它能够承受较大的径向载荷，并允许一定程度的单方向轴向定位。由于内圈可分离，也常被用于需要频繁拆卸维护的传动系统。需要注意的是，NJ型轴承只可承受单方向的轴向载荷，轴向游隙需配合另一端轴承调整。在润滑良好的条件下，该轴承可在中等转速下稳定工作，并保持较长的使用寿命。
公称型号(按保持器区分)
- 车削铜铆接式NJ309EM
- 车削铜窗式NJ309EML
- 冲压钢NJ309EW
- 尼龙NJ309ET
主要尺寸(mm)
- 内径d45
- 外径D100
- 厚度B25
- r(min)1.5
- r1(min)1.5
- Fw58.5
额定载荷(KN)
- 基本额定动载荷Cr97.5
- 基本额定静载荷Cor98.5
极限速度(rpm)
- 热参考速度7,100
- 机械转速9000
- 脂润滑6,000
安装尺寸(mm)
- da(min)53
- db(min)53
- db(max)56
- dc(min)60
- dd(min)66
- Da(max)92
- ra(max)1.5
- rb(max)1.5
重量(kg)
- 重量(kg)1.01
